Introduction

La détection des cartes vidéos est un processus complexe provoquer, d'une part, par l'évolution du matériel proposé par la gamme PC d'IBM et d'autres part les choix des manufacturiers parfois difficile à cerner. Dans les faits, on tente d'abord de détecter le matériel le plus récent jusqu'au matériel le plus ancien. Ce phénomène n'est pas sans difficulté, car dans certaines situations, on peut être obligé d'effectuer un redémarrage à froid pour compléter la détection. Ainsi, la plupart des systèmes d'exploitation choisis d'effectuer une détection en plusieurs redémarrage pour éviter les ennuis, tandis que les applications démarrant sans système d'exploitation se centreront uniquement sur le standard VESA.

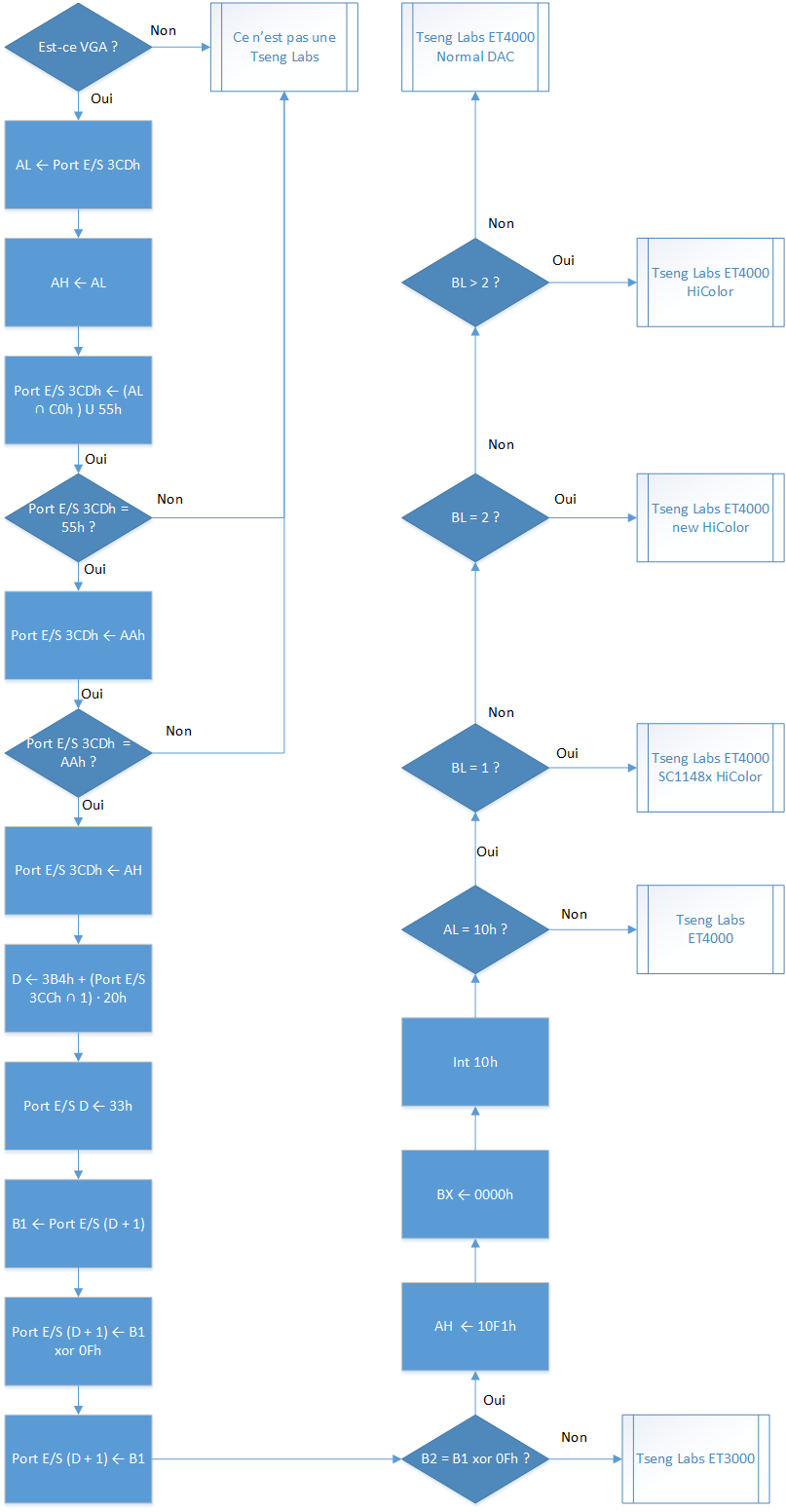

Organigramme de détection de la carte vidéo Tseng Labs

Les cartes vidéos de la famille des Tseng Labs sont arrivés avant que le standard VESA soit développés, il fallait donc, une fois que la détection classique de VGA est été effectué, faire des appels directement au port d'entrée/sortie de la carte vidéo afin de vérifier que le comportement lui étant propre est été détecté. Ainsi, il fallait utiliser 3B4h/3B5h et 3CCh/3CDh pour connaitre la réponse.

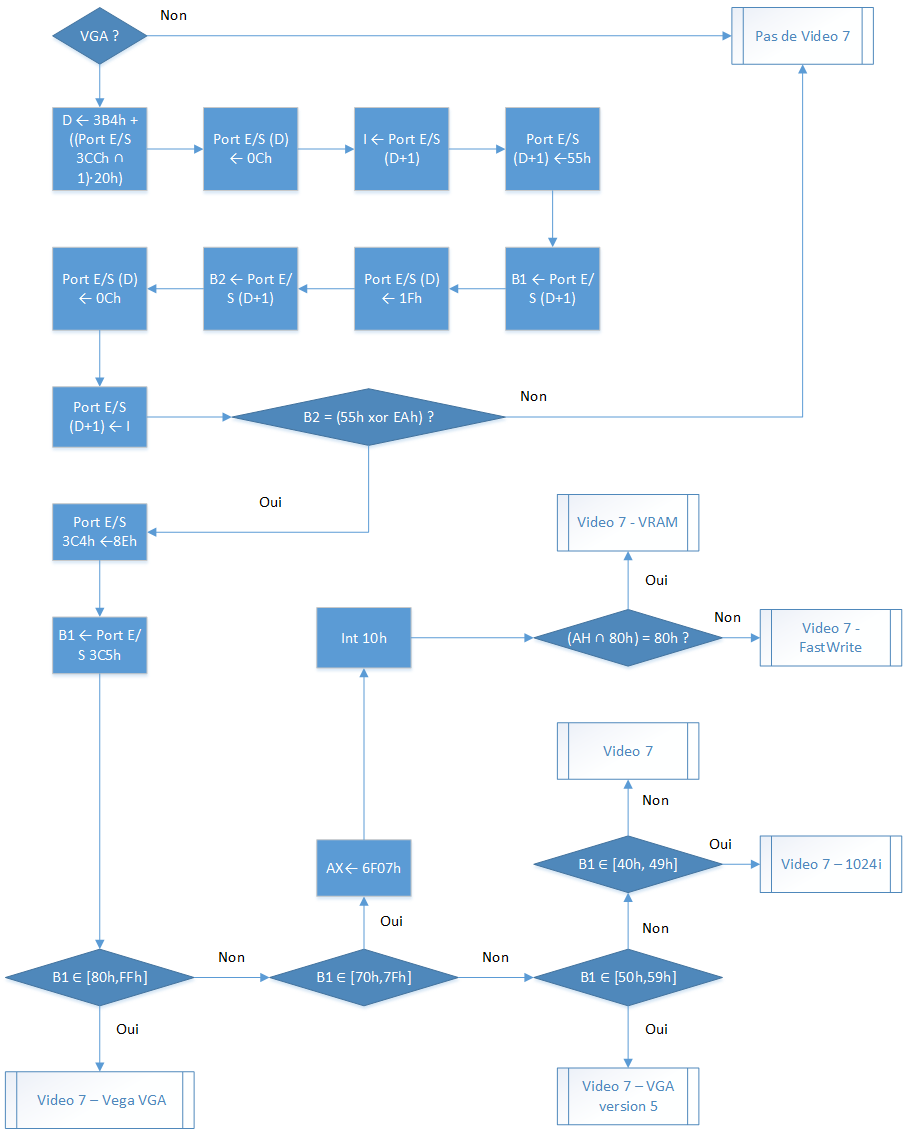

Organigramme de détection de la carte vidéo Video 7

Les cartes vidéos de la famille des Video 7 sont arrivés permettent d'être uniquement avec des valeurs de retour du port 3C4h/3C5h. Cependant, certains sous-modèle doivent être détecter à l'aide de l'interruption 10h, Fonction 6Fh, Sous-Fonction 07h.

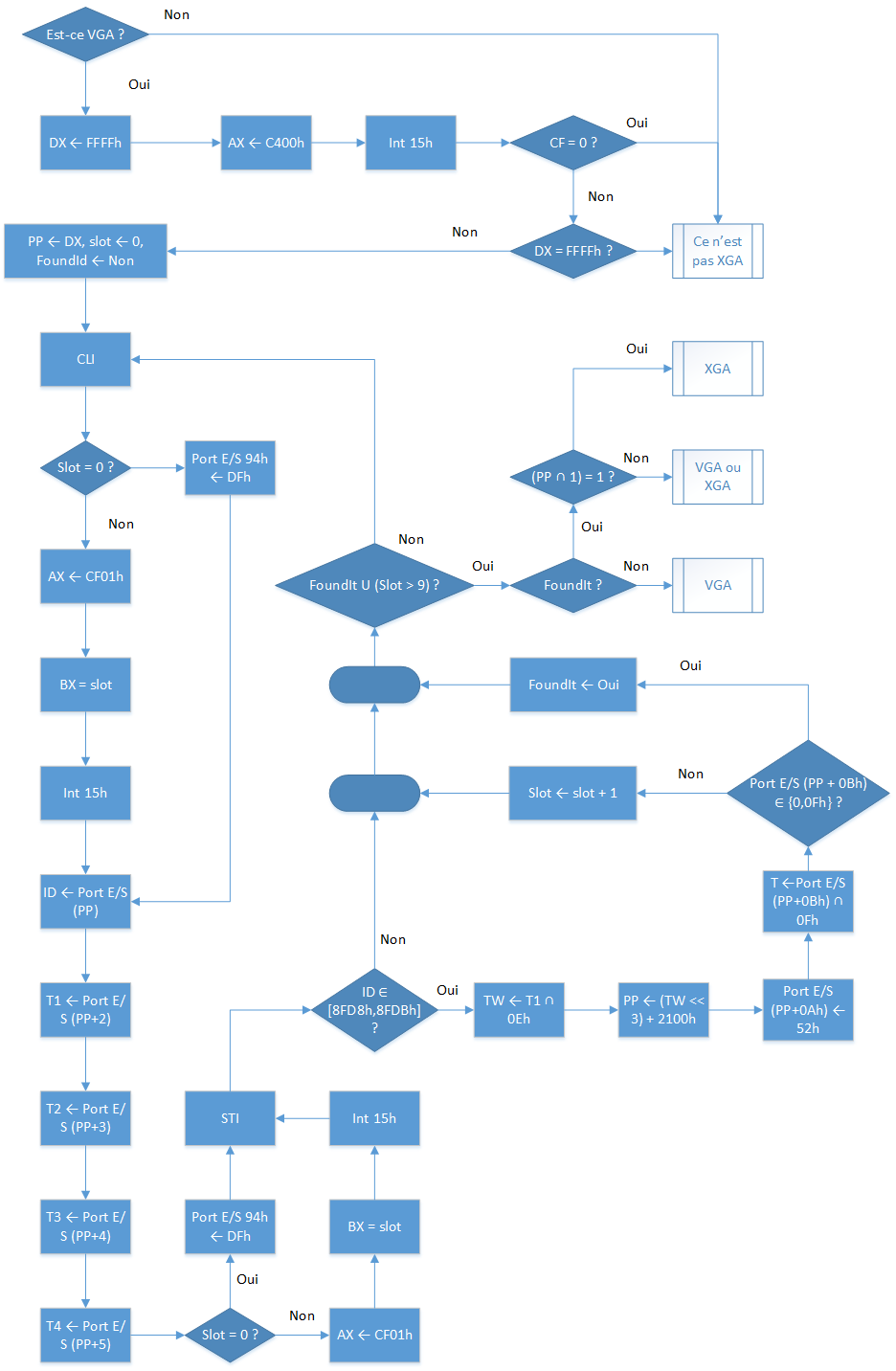

Organigramme de détection de la carte vidéo XGA

La détection de la carte vidéo XGA est une combinaison de test au niveau du BIOS (Interruption 10h, Fonction CFh, Sous-fonction 00h) et de l'électronique, car de nombreuses cartes Super VGA tentent de se faire passer pour des cartes vidéo XGA au niveau BIOS, mais pas au niveau de l'électronique.

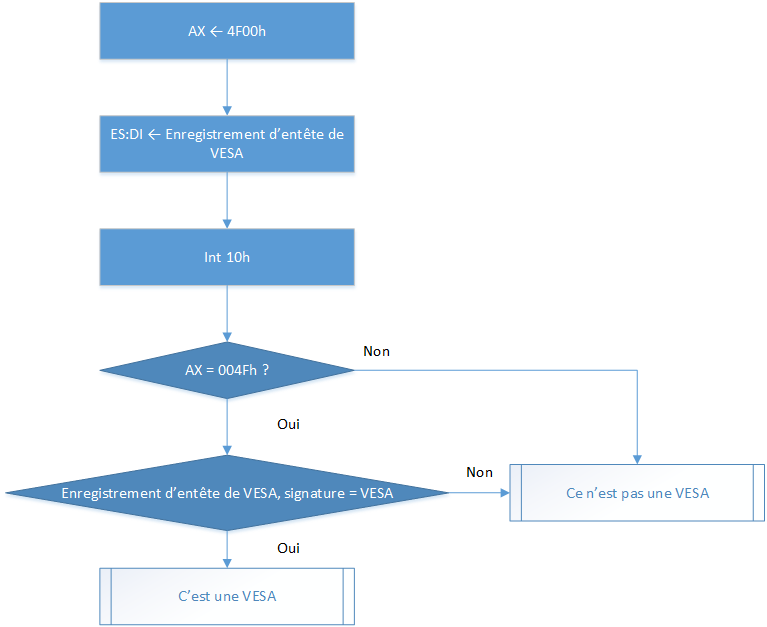

Organigramme de détection de la carte vidéo compatible avec le standard VESA

Le standard VESA est un standard destiné au fournit une solution universel de gestion de la RAM des cartes vidéo Super VGA. La première carte vidéo Super VGA ne supportait par le standard VESA à partir du BIOS, il fallait donc charger un programme résident (TSR) afin de fournir le même service que le BIOS fournissait. Par la suite, au environ de 1994, toutes les cartes vidéo, fournissait inclut dans la ROM du BIOS de la carte vidéo situé à l'adresse C000h:0000h les services nécessaire au standard VESA. Dans tous les cas, il faut utiliser l'interruption 10h, fonction 4F00h pour détecter la présence du standard VESA.
