Introduction

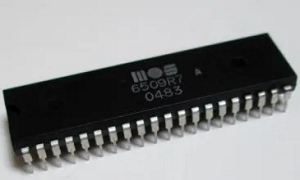

Le microprocesseur 6509 de l'entreprise MOS Technology est une version amélioré du célèbre microprocesseur 6502 et il était capable de traiter 1 Mo de RAM en utilisant une communication par banque de mémoire. Bien que de nombreux processeurs basé sur le 6502 peuvent faire des commutations de banque de mémoire, ils l'ont fait via une logique distinct. Le 6509 avait une de ses logique d'inclus dans la puce électronique.
Le 6509 avait la réputation d'être difficile à programmer à cause des commutations de banque de mémoire, et ainsi il n'a jamais vrai bien fonctionné. Ce microprocesseur a été utilisé dans la famille des ordinateurs CBM-II (Commodore P500,...) de Commodore.
Fiche technique
Voici les caractéristiques de la puce «6509» de «MOS Technology»:
| Spécification | Description |
|---|---|
| Concepteur | MOS Technology |
| Fabricant | Commodore |
| Modèle | 6509 |
| Date de conception | Juin 1975 |
| Nombre d'instructions | 56 |
| Bus de données | 8 bits |
| Bus d'adressage | 16 bits |
| Cadencé à | 1 ou 2 Mhz |
Schéma des broches

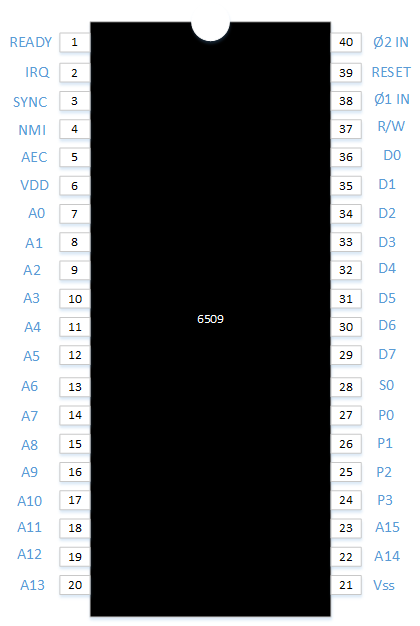

Voici le schéma des broches de la puce 6509 de l'entreprise Commodore :
Programmation
| Langage | Description |
|---|---|
| Assembleur 6502 | Langage Assembleur pour le microprocesseur 6502 |
