Introduction

L'adaptateur d'interface polyvalent MCS6522 (VIA) offre toutes les fonctionnalités du MCS6520. En outre, ce périphérique contient une paire de temporisateurs d'intervalle très puissants, un registre à décalage série-parallèle/parallèle-série et un verrouillage des données d'entrée sur les ports périphériques. La fonctionnalité d'établissement de liaison élargie permet de contrôler les transferts de données bidirectionnels entre les systèmes VIA dans les systèmes à plusieurs processeurs.

Le contrôle des périphériques est principalement assuré par 2 ports bidirectionnels 8 bits. Chacune de ces lignes peut être programmée pour agir comme une entrée ou une sortie. En outre, plusieurs lignes d'entrée/sortie de périphériques peuvent être commandées directement à partir des temporisateurs d'intervalle pour générer des ondes carrées à fréquence programmable et pour compter des impulsions générées de l'extérieur. Pour faciliter le contrôle des nombreux pouvoirs de cette puce, les registres internes ont été organisés en un registre de drapeau d'interruption, un canal d'interruption et une paire de registres de contrôle de fonction.

Fiche technique

Voici les caractéristiques de la puce «6522» de «MOS Technology»:

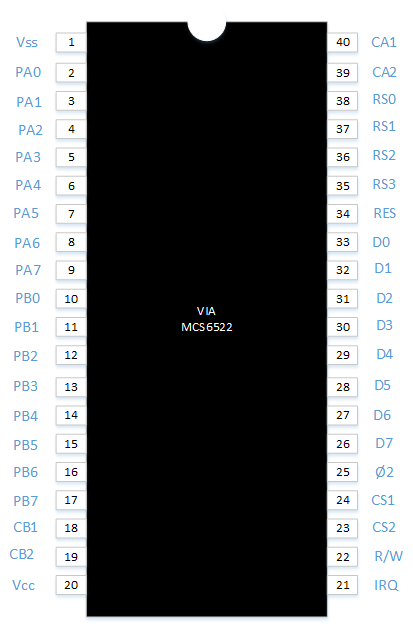

Schéma des broches

Voici le schéma des broches de la puce 6522 de l'entreprise MOS Technology :

Programmation
