Introduction

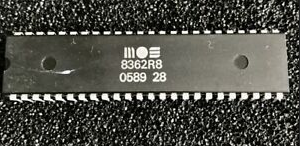

La puce 8362 de MOS Technology, surnommé «Denise», est destiné à gérer l'affichage principales des micro-ordinateurs Amiga de l'entreprise Commodore. La puce 8362 propose un affichage extrêmement efficace et des résolutions d'affichage très étonnante pour l'époque. Ainsi, sans utiliser de surbalayage, l'affichage graphique du micro-ordinateur Amiga est de 320 ou 640 pixels de large par 200 (NTSC) ou 256 (PAL) pixels de haut. La puce Denise prend également en charge l'entrelacement, doublant la résolution verticale, au prix de scintillement intrusif sur les moniteurs typiques de cette époque. Des graphiques Bitmap planaires sont utilisés, ceci divisant les bits individuels par pixel en zones séparées de la mémoire, appelées plans de bits. En fonctionnement normal, Denise autorise entre 1 et 5 plan de bits, donnant de 2 à 32 couleurs uniques. Ces couleurs sont sélectionnées à partir d'une palette de 4096 couleurs (4 bits par composant RVB). Un 6ème plan de bit est disponible pour 2 modes vidéo spéciaux : le mode Halfbrite et le mode HAM (Hold-And-Modify). La puce 8362 Denise prend également en charge 8 sprites, un seul défilement de pixels et un mode «dual-playfield». La puce Denise gère également les entrées souris et manette de jeux numérique.
Fiche technique
Voici les caractéristiques de la puce «8362» de «MOS Technology»:
| Spécification | Description |
|---|---|
| Concepteur | MOS Technology |
| Modèle | 8362 |
Schéma des broches

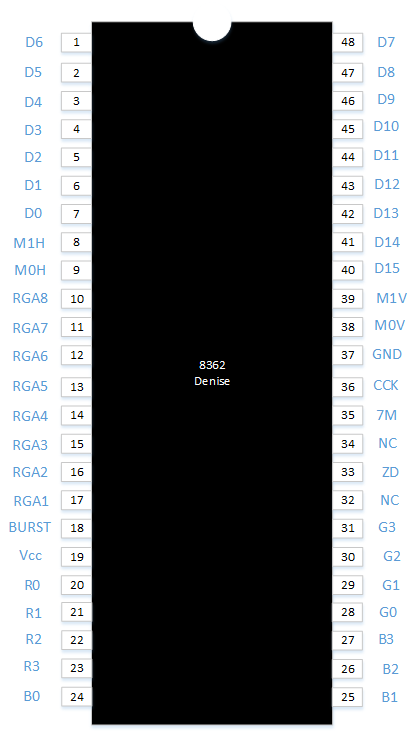

Voici le schéma des broches de la puce 8362 de l'entreprise MOS Technology :
