Introduction

Le microprocesseur Am8086 de l'entreprise AMD est un clone du microprocesseur 8086 d'Intel. Le Am8086 est un microprocesseur 16 bits à usage général. Son architecture est construite autour de 13 registres de 16 bits et de 9 drapeaux de 1 bit. La puce Am8086 fonctionne sur des espaces d'adresses de 16 bits et peut directement adresser jusqu'à 1 mégaoctet en utilisant des adresses de décalage dans 4 segments de mémoire distincts, désignés comme code (CS), données (DS), pile (SS) et code supplémentaire (ES). Le Am8086 intègre un jeu d'instructions puissant avec 24 modes d'adressage d'opérandes. Ce jeu d'instructions est compatible avec celui des 8080 et 8085 d'Intel. De plus, il support le jeu d'instruction du Intel 8086. En outre, le Am8086 est particulièrement efficace dans l'exécution de langages de haut niveau. Le Am8086 peut fonctionner dans les modes minimum et maximum comme le processeur Intel 8086A. Le mode Maximum décharge certaines fonctions de contrôle du bus vers un périphérique et permet au microprocesseur de fonctionner efficacement dans un système multiprocesseur. Le microprocesseur et ses périphériques haute performance sont compatibles avec le MULTIBUS. Le Am8086 est intégré dans une technologie à grille de silicium et à charge d'épuisement à canal N et est contenu dans un boîtier CERDIP à 40 broches, un boîtier DIP moulé ou un porte-puce en plastique.

Fiche technique

Voici les caractéristiques de la puce «Am8086» de «AMD» :

Spécification Description
Fabricant AMD
Modèle Am8086
Date de conception 1982
Cadencé à 5 MHz, 8 MHz ou 10 Mhz
Bus de données 16 bits
Architecture interne 16 bits
Bus d'adressage 20 bits
Ensemble d'instructions iAPX86 (8086), compatibilité avec les logiciels 8080

Schéma des broches

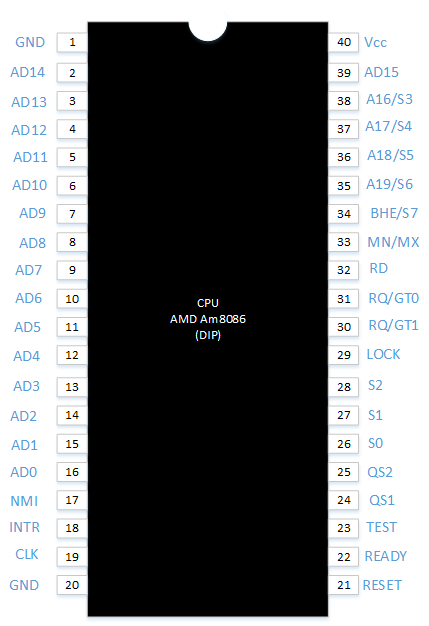

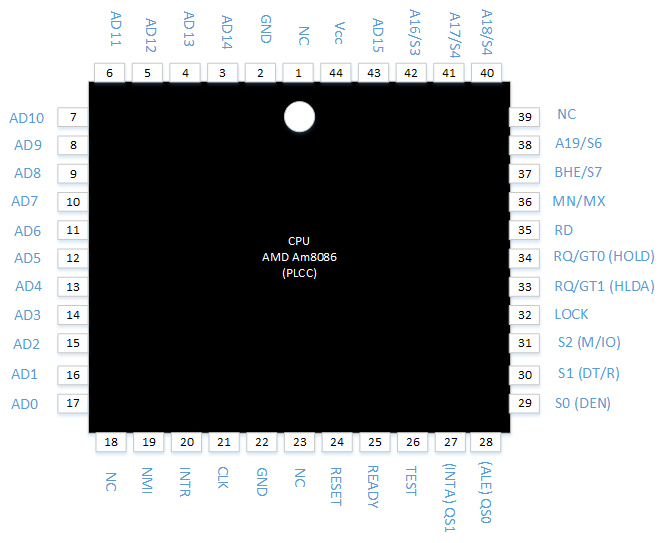

Voici le schéma des broches de la puce Am8086 de l'entreprise AMD :

Programmation

Langage Description
Assembleur 80x86 Langage Assembleur pour la famille des microprocesseurs 80x86
