Introduction
La puce FD1771 est un périphérique MOS/LSI remplissant les fonctions d'un contrôleur/formateur de disquette. Le périphérique est conçu pour être inclus dans le disque pilotent l'électronique et contiennent une organisation d'interface flexible prenant en charge les signaux d'interface de la plupart des fabricants de lecteurs. Le FD1771 est compatible avec le format de système de saisie de données IBM 3740. L'interface du processeur se compose d'un bus bidirectionnel de 8 bits pour les transferts de données, d'états et de mots de contrôle. Le FD1771 est configuré pour fonctionner sur un bus multiplexé avec d'autres appareils orientés bus. Le FD1771 est fabriqué en technologie MOS Silicon Gate à canal N et est compatible TTL sur toutes les entrées et sorties. Les suffixes A et B sont respectivement pour les emballages en céramique et en plastique.
Fiche technique
Voici les caractéristiques de la puce «FD1771» de «Western Digital»:
| Spécification | Description |
|---|---|
| Concepteur | Western Digital |
| Modèle | FD1771 |
Schéma des broches

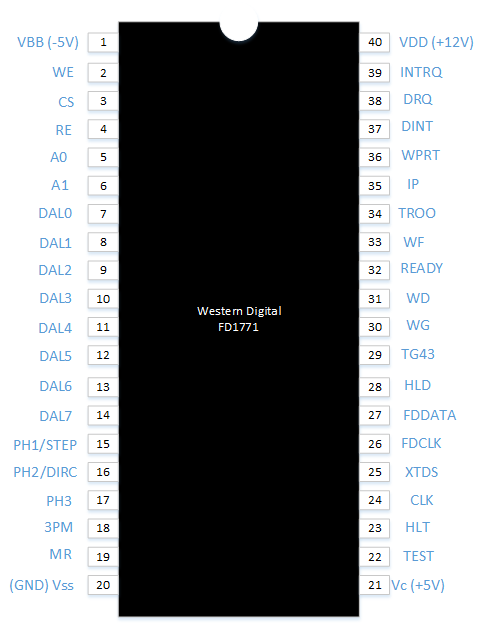

Voici le schéma des broches de la puce FD1771 de l'entreprise Western Digital :
