iAPX 432

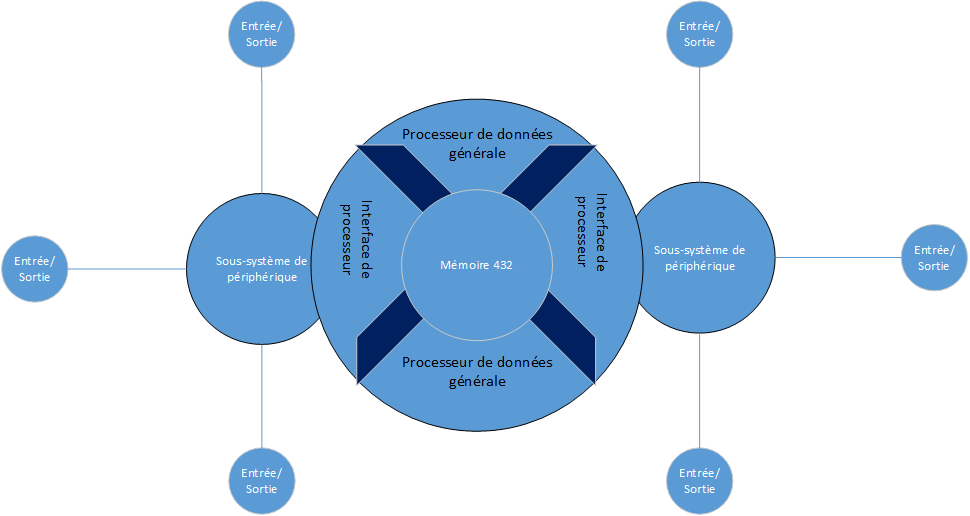

La famille de microprocesseurs iAPX 432 comprend un système 432 et un ou plusieurs sous-systèmes satellites. Le matériel système 432 est composé d'un ou de plusieurs processeurs de données généraux iAPX 432, d'un ou de plusieurs processeurs d'interface et d'une mémoire commune partagée par ces processeurs. Le logiciel système 432 est un ensemble d'un ou plusieurs processus s'exécutant sur le ou les GDP. Un principe fondamental de l'architecture 432 est que l'environnement système 432 est lui-même contenu. Ni les processeurs ni les processus n'ont de contact direct avec le monde extérieur. Conceptuellement, le système 432 est entouré d'un mur protégeant les objets en mémoire des dommages éventuels causés par des opérations d'entrée/sortie non contrôlées.

Dans un système basé sur un 432, la majeure partie du traitement nécessaire pour prendre en charge les opérations d'entrée/sortie est déléguée à des sous-systèmes de périphériques; inclut le contrôle de périphérique, la synchronisation, la gestion des interruptions et la mise en mémoire tampon. Un sous-système périphérique est un système informatique autonome doté de sa propre mémoire, de périphériques d'entrée/sortie, de contrôleurs, d'au moins un processeur et de logiciels. Le nombre de sous-systèmes périphériques utilisés dans une application donnée dépend de l'intensité en entrée/sortie de l'application; ce nombre peut être modifié en fonction de l'évolution des besoins et est indépendant du nombre de GDP du système. Un sous-système de périphérique ressemble à un canal central traditionnel en ce sens qu'il assume la responsabilité de la prise en charge des périphériques d'entrée/sortie de bas niveau et s'exécute en parallèle avec les processeurs 432. Cependant, contrairement à un canal simple, chaque sous-système de périphérique peut être configuré avec un complément de ressources matérielles et logicielles s'adaptant avec précision aux exigences de performances liées au coût des applications. En général, tout système pouvant communiquer sur un bus de micro-ordinateur standard de 8 ou 16 bits, tel que la conception multibus d'Intel, peut servir de sous-système 432. Un sous-système périphérique est connecté au système 432 au moyen d'un processeur d'interface iAPX 432. Au niveau matériel, un processeur d'interface présente 2 interfaces de bus distinctes. L'un d'entre eux est le bus de paquets de processeur standard 432 et l'autre est une interface très générale pouvant être adaptée à la plupart des bus de micro-ordinateurs traditionnels de 8 et 16 bits. Le processeur d'interface est piloté par le logiciel Peripheral Subsystem. Pour prendre en charge le transfert d'informations à travers le mur séparant un sous-système de périphérique du système 432, l'IP (Interface Processor) fournit un ensemble de fenêtres contrôlées par logiciel. Une fenêtre est utilisée pour exposer un seul objet (structure de données) dans la mémoire du système 432 afin que son contenu puisse être transféré vers ou depuis le sous-système périphérique. Pour préserver l'intégrité des mécanismes de protection basés sur les capacités dans le système 432, l'IP (Interface Processor) fournit uniquement au PS (Peripheral Subsystem) un accès en fenêtre à 432 objets étant du type segment de données. Un processeur d'interface fournit en outre un ensemble de fonctions, étant également appelées par le logiciel Peripheral Subsystem. Bien que le fonctionnement de ces fonctions (et les résultats renvoyés) varient considérablement, ils permettent généralement de manipuler des objets de la mémoire système 432 comme des entités, et permettent la communication entre les processus système et les logiciels exécutés dans un sous-système de périphérique. Il est important de noter que les installations de fenêtre et les fonctions utilisent et appliquent strictement les systèmes d'adressage et de protection 432 standard. Ainsi, une fenêtre fournit un accès protégé à un objet et une fonction fournit un moyen protégé permettant au logiciel Peripheral Subsystem d'interagir avec le système 432.

Sommaire des fonctions par code de fonction

Code de fonction Nom de la fonction Identificateur d'opérateur Description
Mode de fonctions logique
00h Alter map and select data segment 3 Cette fonction permet de modifier la carte et sélectionner un segment de données.
01h Send to processor 4 Cette fonction permet d'envoyer au processeur.
02h Set peripheral subsystem 5 Cette fonction permet de définir le sous-système de périphérique.
03h Read processor status and clock 6 Cette fonction permet de lire l'état et l'horloge du processeur.
04h Copy access descriptor 7 Cette fonction permet de copier le descripteur d'accès.
05h Null access descriptor 8 Cette fonction permet d'indiquer un descripteur d'accès nul.
06h Enter global access segment 9 Cette fonction permet d'entrer dans le segment d'accès global.
07h Enter access segment 10 Cette fonction permet d'entrer dans le segment d'accès.
08h Amplify rights 11 Cette fonction permet d'amplifier les droits.
09h Restrict rights 12 Cette fonction permet de limiter les droits.
0Ah Retrieve type representation 13 Cette fonction permet de récupérer une représentation de type.
0Bh Retrieve public type representation 14 Cette fonction permet de récupérer une représentation de type publique.
0Ch Retrieve type definition 15 Cette fonction permet de récupérer la définition du type.
0Dh Retrieve refined object 16 Cette fonction permet de récupérer un objet raffiné.
0Eh Inspect access descriptor 17 Cette fonction permet d'inspecter le descripteur d'accès.
0Fh Inspect access 18 Cette fonction permet d'inspecter l'accès.
10h Lock object 19 Cette fonction permet de verrouiller l'objet.
11h Unlock object 20 Cette fonction permet de déverrouiller l'objet.
12h Send 21 Cette fonction permet d'envoyer.
13h Conditional send 22 Cette fonction permet d'effectuer un envoi conditionnel.
14h Receive 23 Cette fonction permet de recevoir.
15h Conditional receive 24 Cette fonction permet d'effectuer une réception conditionnelle.
16h Surrogate send 25 Cette fonction permet d'effectuer une envoi de substitution.
17h Surrogate receive 26 Cette fonction permet d'effectuer une réception de substitution.
18h Broadcast to processors 27 Cette fonction permet d'effectuer une diffusion vers les processeurs.
19h Indivisible add short ordinal 28 Cette fonction permet d'effectuer un ajout ordinal court indivisible.
1Ah Indivisible insert short ordinal 29 Cette fonction permet d'effectuer un insertion ordinal court indivisible.
Mode de fonctions physique
00h Alter map and select physical segment 3 Cette fonction permet de modifier la carte et sélectionner un segment physique.
01h Send to processor 4 Cette fonction permet d'envoyer au processeur.
02h Set peripheral subsystem mode 5 Cette fonction permet de définir le mode de sous-système de périphérique.
03h Read processor status and clock 6 Cette fonction permet de lire l'état et l'horloge du processeur.

Configuration de la fenêtre après l'INIT

Attribut Fenêtre 0 Fenêtre 1 Fenêtre 4
État de la fenêtre Ouvert Ouvert Ouvert
Mode de transfert Bloc Interconnecté Aléatoire
Intervalle de l'adresse de base 07E00h 08000h 07F00h
Tailler de l'intervalle 00100h 08000h 00100h
Base du segment 0 0 0
Longueur du segment 65 535 65 535 65 535
Direction Écriture Lecture/Écriture Lecture/Écriture
État de transfert En progression En progression En progression
Recouvrement Oui Oui Oui
