Introduction
La puce Intel 2114A de l'entreprise Intel est une RAM (Random Access Memory) organisé en 1024 mots par 4 bits en utilisant le HMOS, soit la technologie MOS haute performance. Il utilise des circuits entièrement statiques (statiques), à la fois dans le tableau et le décodage, par conséquent, il ne nécessite aucune horloge ou rafraîchissante pour fonctionner. L'accès aux données est particulièrement simple car les temps d'établissement d'adresse ne sont pas requis. Les données sont lues de manière non destructive et ont la même polarité que les données d'entrée. Des broches d'entrée/sortie communes sont fournies.
Fiche technique
Voici les caractéristiques de la puce «2114A» de «Intel» :
| Spécification | Description |
|---|---|
| Fabricant | Intel |
| Modèle | 2114A |
| Type de mémoire | SRAM |
| Taille | 4 Ko (1024x4) |
| Format | CDIP-18 |
| Technologie | HMOS |
Temps d'accès
| Sous-modèle | Temps d'accès maximal (ns) | Courant maximum (mA) |
|---|---|---|
| 2114AL-1 | 100 | 40 |
| 2114AL-2 | 120 | 40 |
| 2114AL-3 | 150 | 40 |
| 2114AL-4 | 200 | 40 |
| 2114A-4 | 200 | 70 |
| 2114A-5 | 250 | 70 |

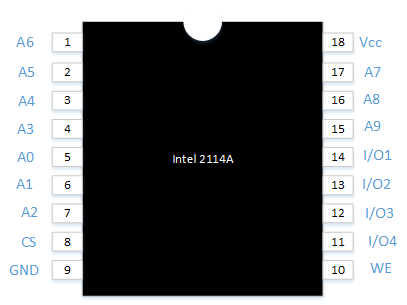

Schéma des broches
Voici le schéma des broches de la puce 2114A de l'entreprise Intel :
