Introduction

La puce 8085A de l'entreprise Intel est un microprocesseur universel à 8 bits étant très rentable dans les petits systèmes en raison de ses exigences de matériel très faibles. En même temps, il est capable d'accéder à 64 Ko de mémoire et dispose de lignes d'état pour contrôler un ordinateur 8 bits. Dans le microprocesseur 8085A sont contenues les fonctions de génération d'horloge, de contrôle de bus système et de sélection de priorité d'interruption, en plus de l'exécution de l'ensemble d'instructions. Le 8085A transfère des données sur un bus à 3 états bidirectionnel (AD0 à AD7) de 8 bits lequel étant une horloge multiplexé de manière à transmettre également les 8 bits d'adresse d'ordre inférieur. Les 8 broches supplémentaires (A8 à A15) étendent la capacité d'adressage mémoire du système MCS-85 à 16 bits, permettant ainsi au microprocesseur d'accéder directement à 64 Ko de mémoire. L'unité centrale de la puce 8085A génère des signaux de contrôle pouvant être utilisés pour sélectionner les périphériques externes et les fonctions appropriés pour effectuer des opérations READ et WRITE et également pour sélectionner des ports de mémoire ou d'entrée/sortie. Le 8085A peut adresser jusqu'à 256 emplacements d'entrée/sortie différents. Ces adresses ont les mêmes valeurs numériques (00h à FFh) que les 256 premières adresses de mémoire; ils se distinguent au moyen de la sortie IO/M du microprocesseur. Vous pouvez également choisir d'utiliser les ports d'entrée/sortie comme emplacements de mémoire.

Fiche technique

Voici les caractéristiques de la puce «8085A» de «Intel» :

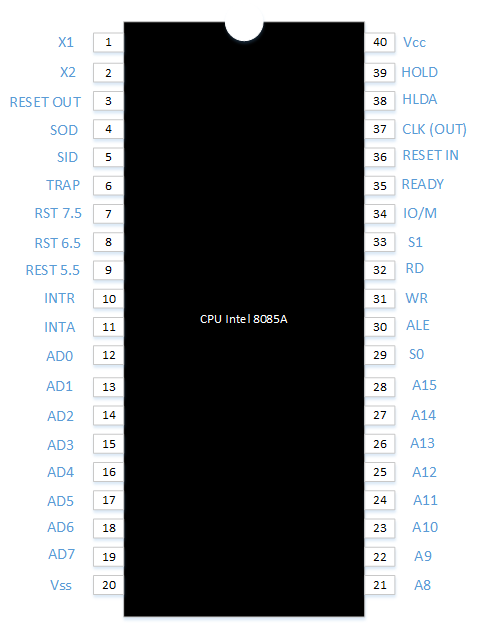

Schéma des broches

Voici le schéma des broches de la puce 8085A de l'entreprise Intel :

Programmation
