Introduction
La puce Intel 8085AH de l'entreprise Intel est une unité de traitement centrale (CPU) parallèle complète de 8 bits intégrée dans la technologie HMOS (Node, Charge d'appauvrissement, Silicon Gate). Son jeu d'instructions est compatible à 100% avec le microprocesseur 8080A, et il est conçu pour améliorer les performances du 8080A en augmentant la vitesse du système. Son haut niveau d'intégration système permet un système minimum de 3 circuits intégrés (8085AH (CPU), 8156H (RAM et entrée/sortie) et 8355/8755A (ROM/PROM et entrée/sortie)) tout en maintenant l'extensibilité totale du système. Les 8085AH-2 et 8085AH-1 sont des versions plus rapides du 8085AH. Le 8085AH intègre toutes les fonctionnalités que le 8224 (générateur d'horloge) et 8228 (contrôleur de système) fourni pour le 8080A, offrant ainsi un haut niveau d'intégration du système. Le 8085AH utilise un bus de données multiplexé. L'adresse est divisée entre le bus d'adresses de 8 bits et le bus de données de 8 bits. Les verrous d'adresse oli-chip des produits de mémoire 8155H/8156H/8355/8755A permettent une interface directe avec le 8085AH.
Fiche technique
Voici les caractéristiques de la puce «8085AH» de «Intel» :
| Spécification | Description |
|---|---|
| Fabricant | Intel |
| Modèle | 8085AH |
| Date de conception | 1976 |
| Bus de données | 8 bits |
| Bus d'adressage | 16 bits |
| Nombre de transistors | 6 200 |
| Cadencé à | 3 MHz (i8085AH), 6 MHz (i8085AH-1) ou 5 Mhz (i8085AH-2) |

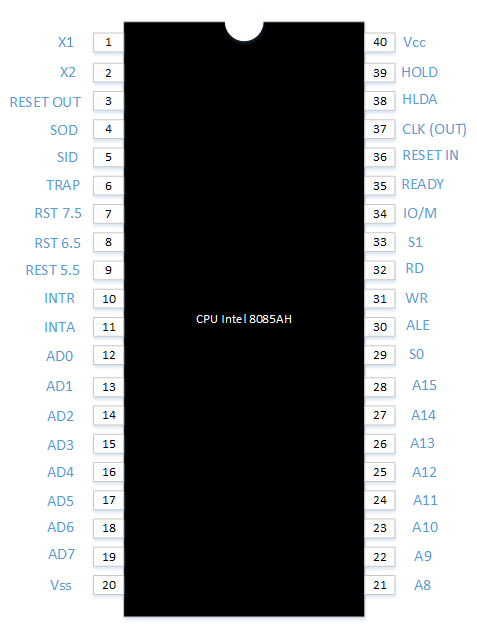

Schéma des broches
Voici le schéma des broches de la puce 8085AH de l'entreprise Intel :
Programmation
| Langage | Description |
|---|---|
| Assmbleur 8080 et 8085 | Langage Assembleur pour le microprocesseur 8080 et 8085 |
