Introduction
La puce Intel 8251A de l'entreprise Intel est la version améliorée de la norme industrielle USART (Intel 8251 Universal Synchronisous / Asynchronous Receptor / Transmitter) conçue pour la communication de données avec la nouvelle famille de microprocesseurs haute performance d'Intel tels que le 8085. Le 8251A est utilisé comme périphérique et est programmé par le microprocesseur pour fonctionner en utilisant pratiquement n'importe quelle technique de transmission de données en série actuellement utilisée (y compris le bi-sync d'IBM). L'USART accepte les caractères de données du microprocesseur en format parallèle, puis les convertit en un flux de données série continu pour la transmission. Simultanément, il peut recevoir des flux de données série et les convertir en caractères de données parallèles pour le microprocesseur. L'USART signale à l'unité centrale chaque fois qu'elle peut accepter un nouveau caractère pour la transmission ou chaque fois qu'elle a reçu un caractère pour l'unité centrale. Le microprocesseur peut lire l'état complet de l'USART à tout moment. Ceux-ci comprennent des erreurs de transmission de données et des signaux de commande tels que SYNDET, TxEMPTY. La puce est construite en utilisant la technologie de grille de silicium à canal N.
Fiche technique
Voici les caractéristiques de la puce «8251A» de «Intel» :
| Spécification | Description |
|---|---|
| Fabricant | Intel |
| Modèle | 8251A |
| Date de conception | 1978 |
| Compatibilité | Microprocesseur 8080/8085 |
| Alimentation | +5 Volts |

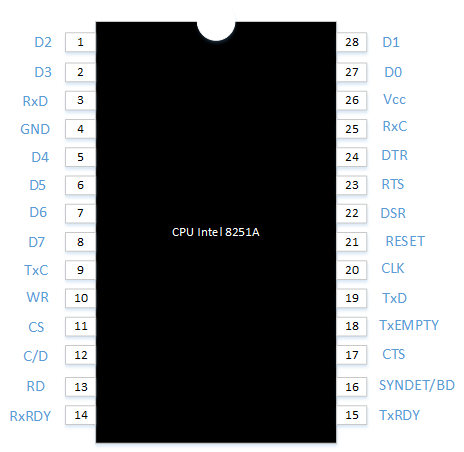

Schéma des broches
Voici le schéma des broches de la puce 8251A de l'entreprise Intel :
