Introduction
La puce Intel 8255A est un périphérique d'entrée/sortie programmable à usage général conçu pour être utilisé avec les microprocesseur Intel. Il dispose de 24 broches d'entrée/sortie pouvant être programmées individuellement en 2 groupes de 12 et utilisées dans 3 modes de fonctionnement principaux. Dans le premier mode (MODE 0), chaque groupe de 12 broches d'entrée/sortie peut être programmé en ensembles de 4 à entrée ou à sortie. En MODE 1, le deuxième mode, chaque groupe peut être programmé pour avoir 8 lignes d'entrée ou de sortie. Sur les 4 broches restantes, 3 sont utilisées pour les signaux de contrôle manuel et d'interruption. Le troisième mode de fonctionnement (MODE 2) est un mode de bus bidirectionnel utilisant 8 lignes pour un bus bidirectionnel, et 5 lignes, empruntant l'une à l'autre groupe, pour une prise de contact.
Fiche technique
Voici les caractéristiques de la puce «8255A» de «Intel» :
| Spécification | Description |
|---|---|
| Fabricant | Intel |
| Modèle | 8255A |
| Compatibilité | MCS-85 |
Schéma des broches

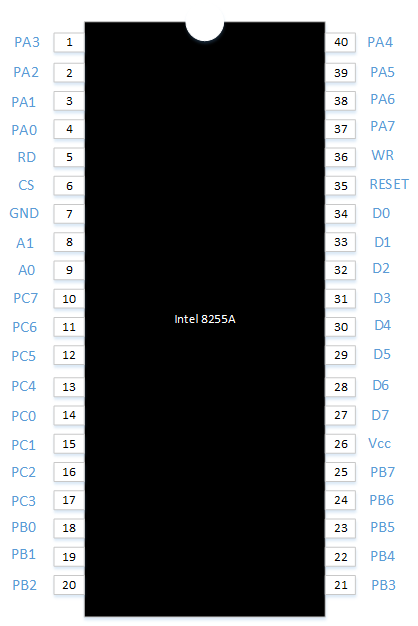

Voici le schéma des broches de la puce 8255A de l'entreprise Intel :
