Introduction

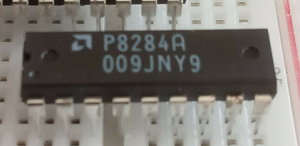

La puce 8284 de l'entreprise Intel est un simple puce de générateur d'horloge et un pilote pour les microprocesseur 8086 et 8088. La puce continent un contrôleur oscillateur, un compteur divisé par 3, et synchronisation MULTIBUS et une réinitialisation logique.
Fiche technique
Voici les caractéristiques de la puce «8284» de «Intel» :
| Spécification | Description |
|---|---|
| Fabricant | Intel |
| Modèle | 8284A/8284A-1 |
| Fréquence d'horloge | Génère une horloge système pour les microprocesseurs 8086 et 8088 à 5 ou 8 Mhz avec un 8284A et un 10 Mhz avec le 8284A-1. |
| Source de fréquence | Cristal ou signal TTL |
| Synchronisation | Synchronisation READY en local et en Multibus |
| Entrée/sortie | Génère une réinitialisation de la sortie système pour un déclencheur d'entrée Schmitt. |
| Extensibilité | Capacité de synchronisation avec d'autres 8284A. |

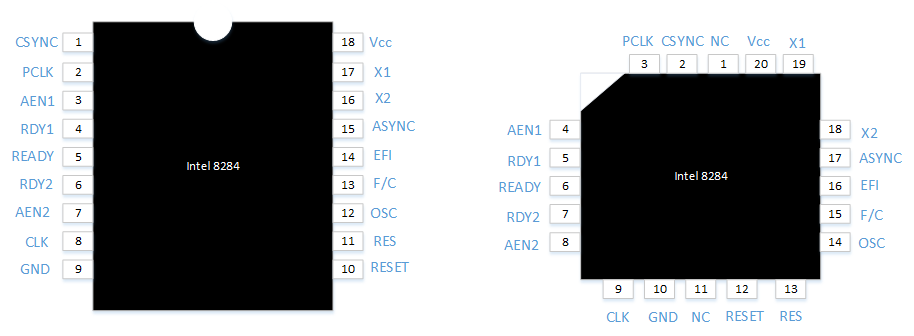

Schéma des broches
Voici le schéma des broches de la puce 8284 de l'entreprise Intel :
