Introduction
Le microprocesseur MC68020 de l'entreprise Motorola est le premier processeur de la famille des MC68000 à être complètement intégré en 32 bits. Il utilise la technologie VLSI, des registres 32 bits de données et d'adresses, et contient un riche ensemble d'instruction et des modes d'adressages versatile. Le code machine du MC68020 est compatible avec la famille des MC68000.
Fiche technique
Voici les caractéristiques de la puce «MC68020» de «Motorola»:
| Spécification | Description |
|---|---|
| Fabricant | Motorola |
| Modèle | MC68020 |
| Date de conception | 1984 |
| Nombre d'instructions | 101 |
| Bus de données | 32 bits |
| Bus d'adressage | 32 bits, 4 Go |
| Nombre de transistors | 190000 |
| Cadencé à | 16,67, 20, 25 ou 33,33 Mhz |
Schéma des broches

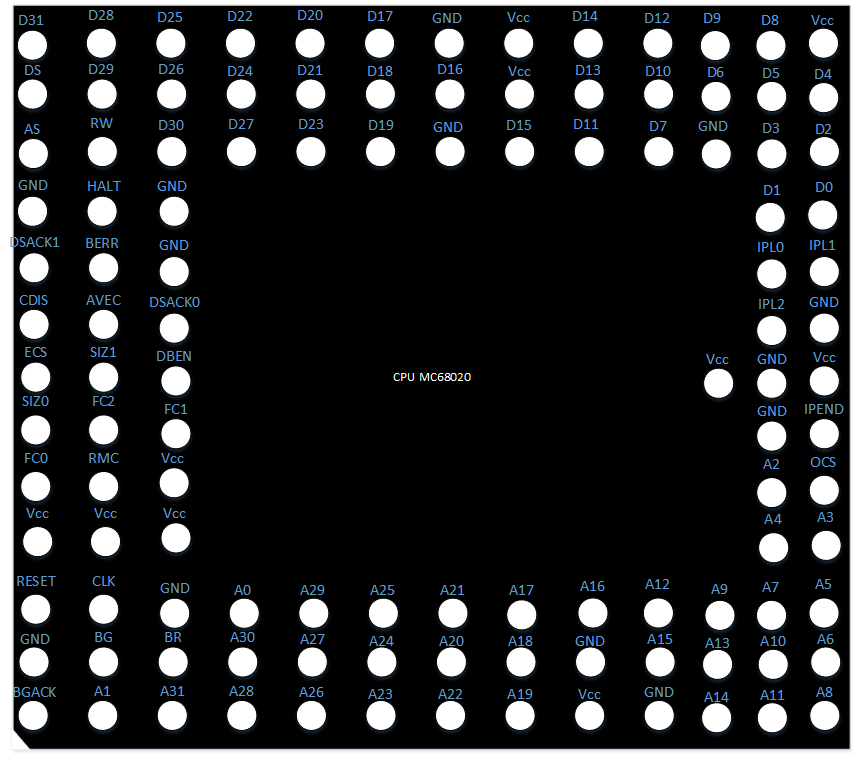

Voici le schéma des broches de la puce MC68020 de l'entreprise Motorola :
Programmation
| Langage | Description |
|---|---|
| Assembleur 68000 | Langage Assembleur pour le microprocesseur 68000 |
