Introduction

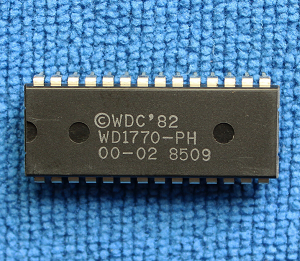

La puce WD1770 est un périphérique MOS/LSI remplissant les fonctions d'un contrôleur/formateur de disquette de 5 1/4", semblable à son prédécesseur, les puces WD179X, mais contenant également un séparateur de données numériques et un circuit de précompensation d'écriture. Le côté d'unité de l'interface n'a pas besoin de logique supplémentaire, sauf pour les tampons/récepteurs. Conçu pour fonctionner avec 5 1/4" simple ou double densité, le périphérique contient un signal programmable pour l'activation du moteur. La puce WD1770 est intégré avec la technologie de grille de silicium NMOS et est disponible dans une double-ligne de 28 broches. La puce WD1770 est une version économique des contrôleurs d'unité de disquette FD179X. Il est compatible avec le 179X, mais possède un séparateur de données numériques intégré et des circuits de précompensation d'écriture. Une seule ligne de lecture (RD, broche 19) est la seule entrée requise pour récupérer les données FM ou MFM série à partir du lecteur de disque. Le périphérique a été spécialement conçu pour le contrôle de lecteurs de disquette de 5 1/4" avec des débits de données de 125 KBits/Sec (densité simple) et 250 KBits/Sec (double densité). En outre, l'écrire précompensation de 125 Nsec de la boîte nominale être activé à tout moment à l'aide de commandes logicielles simples. Une autre fonction programmable, l'activation du moteur (Motor On), a été intégrée pour activer automatiquement le moteur de broche avant de faire fonctionner un variateur sélectionné. La puce WD1770 est compatible avec les taux de pas de 179X. L'interface du processeur se compose d'un bus bidirectionnel de 8 bits pour le transfert de l'état, des données et des commandes. Toutes les communications hôte avec le lecteur se produisent via ces lignes de données. Ils sont capables de piloter une charge TTL standard ou 3 charges LS.
Fiche technique
Voici les caractéristiques de la puce «WD1770» de «Western Digital»:
| Spécification | Description |
|---|---|
| Concepteur | Western Digital |
| Modèle | WD1770 |

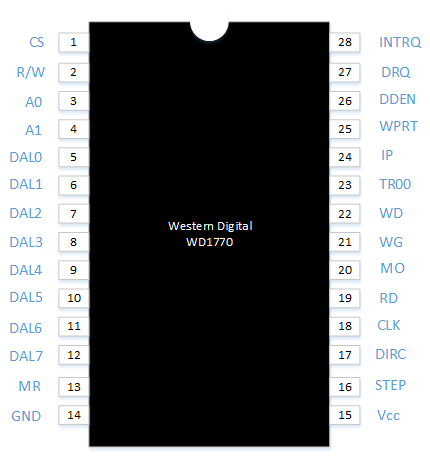

Schéma des broches
Voici le schéma des broches de la puce WD1770 de l'entreprise Western Digital :
