Introduction
Le connecteur DVI se veut une solution permettant la transmission d'une image d'un ordinateur vers un moniteur selon un mode de transmission numérique. Ainsi, contrairement au connecteur VGA, étant analogique, celui-ci permet d'effectuer un rendu avec une plus grande précision.
Modèles
Il existe plusieurs modèles de connecteur DVI :
| Nom | Description |
|---|---|
| DFP | Abréviation de Digital Flat Panel, soit un connecteur digital seulement |
| DVI-A | Connecteur analogique |
| DVI-D | Connecteur digital seulement avec 24 broches |
| DVI-I | Connecteur digital et analogique avec 29 broches |

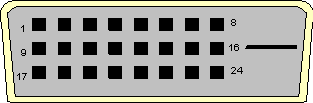

Dual Link DVI-D
Dual Link DVI-I

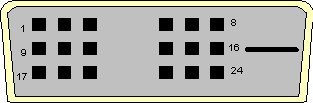

Single Link DVI-D

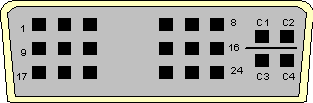

Single Link DVI-I
Signification des broches

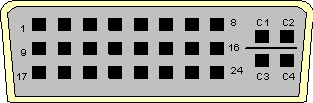

En prenant pour acquis le schéma suivant :
Voici la signification des broches du schéma précédent :
| Broche | Description |
|---|---|
| 1 | TMDS Data2- |
| 2 | TMDS Data2+ |
| 3 | TMDS Data2/4 Shield |
| 4 | TMDS Data4- |
| 5 | TMDS Data4+ |
| 6 | DDC Clock [SCL] |
| 7 | DDC Data [SDA] |
| 8 | Synchronisation analogique vertical |
| 9 | TMDS Data1- |
| 10 | TMDS Data1+ |
| 11 | TMDS Data1/3 Shield |
| 12 | TMDS Data3- |
| 13 | TMDS Data3+ |
| 14 | +5 V Power |
| 15 | Prise en terre pour +5 Volts |
| 16 | Hot Plug Detect |
| 17 | TMDS Data0- |
| 18 | TMDSData0+ |
| 19 | TMDS Data0/5 Shield |
| 20 | TMDS Data5- |
| 21 | TMDS Data5+ |
| 22 | TMDS Clock Shield |
| 23 | TMDS Clock + |
| 24 | TMDS Clock - |
| C1 | Rouge analogique |
| C2 | Vert analogique |
| C3 | Bleu analogique |
| C4 | Synchronisation analogique horizontal |
| C5 | Signal de retour de l'analogique Rouge, Vert et Bleu de la prise en terre |
Remarque
- Il est possible de convertir l'image d'un connecteur DVI vers HDMI, toutefois, le son ne peut être transmis puisque ce connecteur ne support pas le format audio, mais uniquement la vidéo.
Dernière mise à jour : Samedi, le 2 mai 2015
