Introduction

L'extension de fichier «.TIF» ou «.TIFF» est un format d'image TIFF, soit un format d'image d'excellente qualité ayant été conçu surtout pour les numériseurs à balayage d'images (ou scanneur). L'algorithme est relativement simple, mais les nombreux entête qu'il exploite en font inévitablement un format très lourd et gros en dimensions de fichiers final. Le format été développé en 1986 par Aldus Corporation laquelle a été racheté par Adobe Systems en 1994; le format est donc la propriété d'Adobe pour le moment.

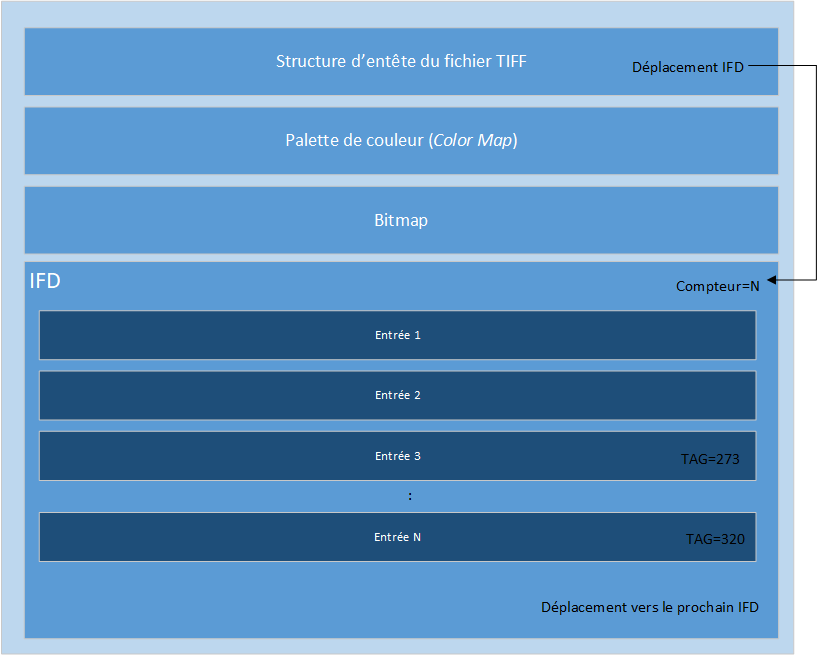

Structure du fichier

Le mot décrivant le mieux le format TIFF est balise. Il est utile de penser à une étiquette dans un sens physique littéral. Une bonne analogie est fournie par les étiquettes en fil de fer et papier manille que l'on trouve attachées aux articles dans les quincailleries et les ateliers de réparation. Une balise dans cette instance est une étiquette identifiant l'objet auquel elle est attachée. Une balise TIFF est utilisée à peu près dans le même sens. Comme spécifié dans le format, une balise est un nombre non signé de 16 bits indiquant ce qu'est un objet de données contient. Par exemple, supposons que nous ayons un champ entier non signé avec la valeur 32773. En soi, le nombre ne contient rien. Si, cependant, sa balise est 259, alors nous savons que le nombre indique des types de compression, car 259 est l'identificateur de balise pour le type de compression, et une valeur de 32773 indique une compression PackBits. En utilisation réelle, une balise est un élément d'une structure de 12 octets appelée entrée de répertoire de fichier image ou entrée IFD. La définition de cette structure est donnée dans la structure IFDENTRY. En plus d'une balise, l'entrée IFD indique un type de données (tel qu'un unsigned short du langage de programmation C), un nombre indiquant la taille de l'objet de données et un déplacement utilisé pour localiser l'objet de données spécifié dans le fichier TIFF. Les entrées IFD sont des éléments d'une structure plus large, soit l'IFD lui-même. Un répertoire de fichiers image se compose d'un champ de comptage indiquant le nombre d'entrées, suivi d'un tableau de ce nombre d'entrées IFD, suivi d'un déplacement vers l'IFD suivant. Un fichier TIFF doit contenir au moins un IFD mais peut en contenir plus. S'il en contient plus, chaque IFD et les données qu'il décrit sont appelés sous-fichiers TIFF. Ce mécanisme permet de combiner plusieurs images en un seul fichier TIFF. Une application typique de cette fonction consiste à combiner les images de chaque page de télécopieur à multi-page en un seul fichier. Un fichier TIFF commence par un bref entête de 8 octets contenant trois champs. Le premier champ indique l'ordre des octets utilisé dans le fichier, pouvant être de style Intel ou de style Motorola. Un ordre sur deux octets utilisé dans le fichier, pouvant être Intel avec le petit-boutiste (Little Endian) et le gros-boutiste (Big Endian), respectivement. Le champ suivant est un nombre magique (aussi appelé signature) pouvant être utilisé pour valider le fichier en tant que fichier TIFF. Il se compose d'un entier de 16 bits avec la valeur 42. Le troisième champ est un déplacement utilisé pour localiser le premier IFD. Un concept important adopté par le format TIFF est que les divers composantes composant un fichier sont localisés à l'aide de déplacement explicites depuis le début du fichier. Il n'y a pas d'ordre physique par défaut et vous ne devez jamais faire d'hypothèses sur l'ordre des composantes physiques. La seule position réservée est pour l'entête du fichier, étant toujours dans les 8 premiers octets du fichier. Une fois que ceux-ci sont lu, tous les accès aux objets suivants sont réalisés par des déplacement dans le fichier, en commençant par le déplacement vers le premier IFD. En pratique, cela peut être physiquement localisé immédiatement après l'entête ou à la toute fin du fichier. Encore une fois, ne supposez jamais, utilisez les déplacements. La seule convention de classement que vous pouvez supposer est que les entrées dans un IFD sont présentées par ordre numérique croissant par valeur de balise. Certaines balises sont facultatives et ont des valeurs implicites implicites. Si le lecteur rencontre une étiquette avec un nombre supérieur avant de rencontrer une autre étiquette de numéro inférieur, il peut supposer que l'étiquette de numéro inférieur n'est pas présente. Si la balise manquante a des valeurs implicites par défaut, elles sont appliquées. Jusqu'à présent, nous n'avons rien dit sur la Bitmap d'image réelle d'un fichier TIFF. Il y a fort à parier qu'un fichier TIFF en a un, et c'est la dernière généralisation que vous pouvez faire sur les Bitmaps. Pratiquement n'importe quelle organisation de pixel ou schéma de compression peut être utilisé. Les spécificités de l'image (ou des images) d'un fichier donné ne peuvent traiter que les balises du fichier. Notez également que les images peuvent être présentées sous la forme d'une série de bandes ou de bandes. Dans ces cas, l'ensemble de bandes doit être concaténé pour obtenir une image complète. De plus, comme vous pouvez vous en douter, vous ne pouvez pas supposer que les bandes seront situées physiquement dans un fichier dans un ordre particulier. Avec ce bref aperçu, passons maintenant à une inspection plus détaillée du format. Nous commencerons par examiner plus en détail l'entête TIFF, l'IFD et l'entrée IFD. Ensuite, une discussion sur les types de données et les balises spécifiques et leur interprétation, puis un aperçu de plusieurs catégories d'images et des ensembles de balises associés à chaque catégorie.

Structure d'entête du fichier

L'entête TIFF a une longueur de 8 octets et contient trois champs. Il occupe toujours les 8 premiers octets d'un fichier de format TIFF. Il n'y a aucun moyen fiable de décoder un fichier TIFF sans inspecter d'abord l'entête, donc la lecture de l'entête devrait toujours être la première tâche d'un décodeur. Voici la structure d'entête du fichier «.TIF» ou «.TIFF» :

Structure du corps du fichier (Entrée IFD)

Le corps du fichier est constitué d'une suite de bloc de données de taille variable. Normalement, un peu passer d'un bloc à l'autre en utilisant le troisième champ de ses blocs. Voici la structure des blocs des données :
