Auto configuration et allocation dynamique d'adresses

Trivial File Transfer Protocol (TFTP)

Le Trivial File Transfer Protocol, plus connu sous l'acronyme TFTP, est un protocole de transfert de fichiers volontairement minimaliste, conçu dès l'origine pour offrir des fonctionnalités très limitées mais extrêmement simples à mettre en ouvre. Sa conception vise avant tout à permettre une implémentation aisée dans des mémoires permanentes de faible capacité, telles que les EPROM, utilisées notamment sur des cartes réseau ou des équipements embarqués. Cette simplicité structurelle en fait un outil parfaitement adapté aux environnements contraints, où les ressources mémoire et de calcul sont fortement limitées.

TFTP est principalement utilisé pour permettre à des stations dépourvues de disque dur, souvent appelées diskless workstations, de télécharger via le réseau la portion initiale d'un système d'exploitation. Dans ce scénario, la machine cliente ne dispose d'aucun stockage local pour démarrer de manière autonome. Elle doit donc récupérer, dès sa mise sous tension, les composants essentiels nécessaires à son fonctionnement. Pour cela, TFTP est généralement utilisé en conjonction avec un protocole de démarrage réseau, tel que BOOTP, qui permet d'obtenir les paramètres réseau de base avant le transfert effectif des fichiers.

En dehors de ce contexte, TFTP est également largement employé dans le monde des équipements réseau, notamment sur les routeurs et certains commutateurs. Il sert alors à télécharger ou mettre à jour une version plus récente d'une couche logicielle, comme un firmware ou un fichier de configuration. Grâce à sa simplicité, il reste un choix privilégié pour des opérations de maintenance rapides, bien que son manque de mécanismes de sécurité impose une utilisation prudente.

Contrairement à de nombreux protocoles de transfert de fichiers plus évolués, TFTP n'utilise pas TCP, mais repose sur le protocole UDP, étant non orienté connexion. En conséquence, TFTP doit gérer son propre mécanisme de fiabilité et de correction d'erreurs, puisque UDP ne garantit ni la livraison des paquets ni leur ordre d'arrivée. Pour pallier cette limitation, TFTP implémente un protocole élémentaire d'acquittement (acknowledgement) basé sur un système de temporisation (time out). Lorsqu'un datagramme est perdu ou n'est pas confirmé dans le délai imparti, l'émetteur considère qu'il s'est égaré et procède à sa réémission.

Les données transférées par TFTP sont découpées en blocs de 512 octets. Chaque datagramme contient exactement cette taille, à l'exception du dernier paquet d'une transmission. Lorsque la taille d'un datagramme est inférieure à 512 octets, cela indique explicitement qu'il s'agit du dernier bloc du fichier, ce qui permet au récepteur de savoir que le transfert est terminé sans mécanisme supplémentaire de signalisation.

La requête initiale d'un client TFTP est toujours envoyée vers le port 69, qui est le port bien connu réservé à ce protocole. Une fois cette requête reçue, le serveur ne poursuit pas la communication sur ce port, mais renvoie au client une nouvelle adresse de port dynamique, qui sera utilisée pour l'ensemble des échanges ultérieurs liés à cette session de transfert. Cette approche permet au serveur de gérer simultanément plusieurs transferts indépendants.

La fonction principale de TFTP est donc d'agir comme un protocole de "bootstrap", c'est-à-dire un mécanisme de chargement initial permettant à une machine de démarrer et de devenir opérationnelle. Ses exigences mémoire extrêmement faibles, combinées à l'utilisation d'UDP et à une logique interne très simple, en font un candidat idéal pour être intégré directement dans des EPROM de cartes réseau. Lors du démarrage d'une machine équipée d'une telle EPROM, le protocole TFTP est automatiquement initialisé, établit un contact avec un serveur distant et télécharge les programmes indispensables à l'exploitation du système, sans intervention humaine.

Boot Protocol (BOOTP)

Le Boot Protocol, plus couramment désigné par son acronyme BOOTP, est un protocole réseau conçu pour permettre à une machine incapable d'entreposer localement sa configuration réseau de démarrer et de se connecter à un réseau TCP/IP. Ce cas concerne principalement des stations sans disque dur, des équipements embarqués ou des terminaux légers, qui ne possèdent ni adresse IP préconfigurée ni les couches TCP/IP complètes nécessaires à une communication réseau autonome.

Lors de son démarrage, un client BOOTP envoie un message de diffusion (broadcast) sur le réseau local afin de solliciter l'aide d'un serveur BOOTP. Cette requête permet au client d'obtenir les informations essentielles à son fonctionnement, telles que son adresse IP, l'adresse du serveur de démarrage, ainsi que le nom du fichier de boot à télécharger. Le serveur BOOTP, quant à lui, reste constamment à l'écoute de ce type de requêtes et répond en s'appuyant sur une table de configuration statique, généralement nommée bootptab, contenant l'ensemble des caractéristiques connues des machines clientes autorisées sur le réseau.

Les entêtes de datagrammes BOOTP sont transportés sous la forme de datagrammes UDP, envoyés depuis le port 68 du client vers le port 67 du serveur. Ce choix d'UDP, protocole léger et non orienté connexion, permet d'assurer une communication simple, même lorsqu'un client ne dispose encore d'aucune information réseau valide. Pour initier la procédure, un client BOOTP doit uniquement être capable de renseigner son adresse matérielle, généralement son adresse MAC, dans le champ approprié de l'entête BOOTP.

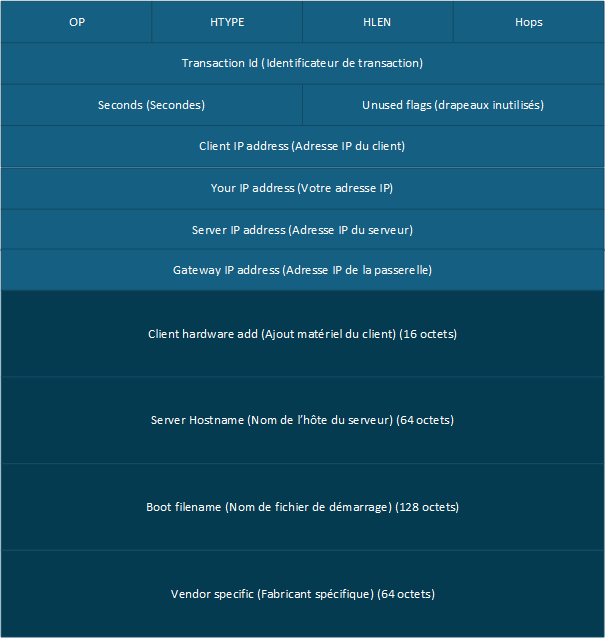

La structure du message BOOTP repose sur une série de champs bien définis, chacun jouant un rôle précis dans le processus de démarrage :

Les requêtes BOOTP émises par un client utilisent une adresse IP source 0.0.0.0, puisque la machine ne connaît pas encore sa propre adresse, et une adresse de destination 255.255.255.255, correspondant à un broadcast IP. Ce mécanisme permet au protocole TCP/IP de diffuser le datagramme BOOTP à l'ensemble du réseau local. Si un serveur BOOTP est présent sur le même segment réseau, il peut répondre directement à la requête. Dans le cas contraire, un routeur peut être configuré pour relayer ou non ces requêtes vers d'autres segments du réseau.

Malgré son efficacité historique, BOOTP présente plusieurs limitations importantes. La principale réside dans la nécessité d'une configuration manuelle des tables de correspondance sur le serveur. Chaque association entre une adresse MAC et une adresse IP doit être définie explicitement dans le fichier bootptab. Ainsi, si une machine possédant une adresse MAC donnée est déplacée vers une autre portion du réseau, il devient indispensable de modifier manuellement la table de configuration sur le serveur BOOTP. Cette rigidité a largement motivé l'apparition de protocoles plus flexibles, tels que DHCP, qui automatisent et simplifient considérablement l'allocation dynamique des paramètres réseau.

Dynamic Host Configuration Protocol (DHCP)

Le Dynamic Host Configuration Protocol, plus connu sous l'acronyme DHCP, constitue une évolution directe et significative du protocole BOOTP. Il a été conçu afin de corriger les principales limites de ce dernier, notamment son caractère statique et sa dépendance à des tables de configuration manuelles. DHCP permet ainsi l'allocation dynamique, automatique et centralisée des adresses IP à l'ensemble des machines d'un réseau TCP/IP, simplifiant considérablement l'administration des réseaux de moyenne et grande taille.

Un serveur DHCP dispose d'un bassin d'adresses IP prédéfinies, également appelé plage ou fourchette d'adresses, qu'il peut attribuer temporairement ou durablement aux clients lorsqu'ils se connectent au réseau. Cette attribution peut être assortie d'une durée de validité, appelée bail (lease), au terme de laquelle l'adresse peut être renouvelée ou réattribuée à un autre client. Le protocole DHCP conserve par ailleurs une compatibilité descendante avec BOOTP, ce qui permet à des machines plus anciennes ou limitées de continuer à fonctionner dans une infrastructure moderne.

Le client DHCP et le serveur DHCP sont implémentés sous forme d'applications réseau conformes aux standards Windows Sockets, ce qui leur permet de fonctionner au-dessus de la pile TCP/IP de manière indépendante du système d'exploitation. Le serveur se voit confier non seulement une plage d'adresses IP disponibles, mais également toute une série de paramètres de configuration réseau essentiels, tels que l'adresse de la passerelle par défaut, celle du serveur DNS, le NetBIOS Name Server, le masque de sous-réseau, ou encore diverses options spécifiques à l'environnement réseau de l'entreprise.

Lorsqu'un client DHCP est activé pour la première fois, par exemple lors du démarrage d'un poste de travail ou de la connexion d'un nouvel équipement, il ne dispose encore d'aucune information réseau valide. Il envoie alors un message de diffusion DHCP Discover à destination de l'ensemble du réseau local afin de signaler sa présence et de solliciter une configuration. Tous les serveurs DHCP à l'écoute recevant cette requête peuvent répondre en émettant un message DHCP Offer, contenant une proposition de configuration incluant une adresse IP et les paramètres associés.

Le client analyse ensuite une ou plusieurs offres reçues et choisit celle qui lui convient le mieux. Il confirme alors son choix en envoyant un message DHCP Request, indiquant explicitement le serveur sélectionné et les paramètres demandés. Le serveur finalise la procédure en retournant un message DHCP Acknowledgement (DHCP ACK), qui valide définitivement l'attribution de l'adresse IP et rend la configuration active sur la machine cliente. À partir de ce moment, le client peut communiquer normalement sur le réseau TCP/IP.

Sur le plan technique, DHCP conserve le format général des datagrammes BOOTP, afin d'assurer la compatibilité avec les équipements existants. Toutefois, le champ autrefois appelé «vendor-specific» a été étendu et renommé «option field». Ce champ possède désormais une taille minimale de 312 octets et commence obligatoirement par une signature particulière appelée magic cookie, dont la valeur est 99.130.83.99. Ce champ d'options permet de transmettre un grand nombre de paramètres supplémentaires, rendant DHCP extrêmement flexible et adaptable à des environnements réseau complexes.

En résumé, DHCP représente une avancée majeure dans la gestion automatisée des réseaux IP, en réduisant drastiquement les erreurs de configuration, en facilitant la mobilité des machines et en allégeant la charge administrative. Grâce à son fonctionnement dynamique et extensible, il est devenu un élément indispensable des infrastructures réseau modernes, tant dans les réseaux locaux d'entreprise que dans les environnements domestiques et les fournisseurs d'accès à Internet.

Windows Internet Name Service (WINS)

Le Windows Internet Name Service, plus connu sous l'acronyme WINS, est un service de résolution de noms spécifiquement conçu pour l'environnement NetBIOS. Son rôle principal consiste à assurer l'enregistrement, la gestion et la résolution dynamique des noms NetBIOS en adresses IP au sein d'un réseau TCP/IP. Autrement dit, un serveur WINS permet de faire le lien entre les noms logiques utilisés par les applications Windows et les adresses IP réellement employées pour la communication sur le réseau.

Dans un réseau utilisant NetBIOS, chaque machine possède un ou plusieurs noms NetBIOS devant être traduits en adresses IP afin d'établir des connexions. Plutôt que de s'appuyer sur un fichier statique LMHOSTS, fastidieux à maintenir, ou sur un serveur DNS, n'étant pas toujours adapté aux mécanismes spécifiques de NetBIOS, il est nettement plus simple et plus efficace de recourir à un serveur WINS centralisé. Celui-ci se charge automatiquement de collecter les informations nécessaires sans nécessiter d'interventions manuelles répétées de la part de l'administrateur.

Le fonctionnement de WINS repose sur l'observation et l'analyse du trafic réseau lié à NetBIOS over TCP/IP (NBT). Le serveur WINS est capable de sniffer et d'intercepter les paquets NBT circulant sur le réseau afin d'enregistrer dynamiquement les correspondances entre les noms NetBIOS et les adresses IP des machines clientes. Ces informations sont ensuite stockées dans une base de données maintenue par le serveur, ce qui permet une résolution rapide et fiable des noms lors des communications ultérieures.

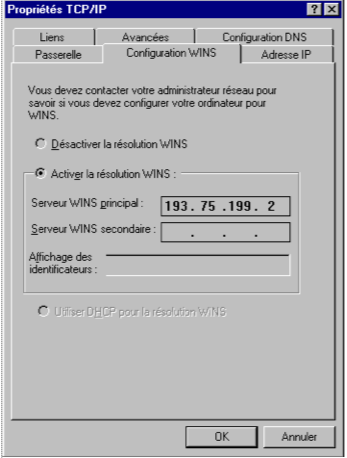

WINS côté client

Lorsqu'un environnement NetBIOS-on-TCP/IP est utilisé, les requêtes de résolution de noms NBT ne sont plus diffusées sous forme de broadcast sur l'ensemble du réseau local. Elles sont au contraire adressées directement au serveur WINS, fournissant la réponse appropriée. Cette approche présente plusieurs avantages majeurs : elle réduit la charge réseau, améliore les performances globales et augmente la fiabilité des échanges, en particulier dans des réseaux étendus ou segmentés par des routeurs, où les diffusions broadcast sont souvent limitées ou bloquées.

L'utilisation d'un serveur WINS permet ainsi de réduire de manière significative le nombre de paquets broadcast IP générés par les applications clientes Microsoft. Cette diminution du trafic inutile contribue à une meilleure efficacité du réseau, à une latence plus faible et à une meilleure évolutivité de l'infrastructure. Dans les environnements Windows historiques ou mixtes, WINS a longtemps constitué une solution clef pour la gestion des noms NetBIOS, avant d'être progressivement remplacé ou complété par des services de résolution plus modernes comme DNS.

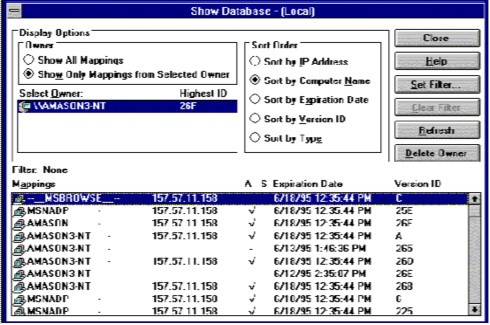

WINS côté serveur

Internet Relay Chat (IRC)

Internet Relay Chat, plus couramment abrégé en IRC, est un service de communication en temps réel permettant à des utilisateurs répartis partout dans le monde d'échanger des messages textuels par l'intermédiaire de leur clavier et d'une connexion Internet. Ce système de discussion repose sur une architecture client-serveur, où chaque participant se connecte à un réseau de serveurs IRC afin de rejoindre des espaces de conversation partagés.

Sur IRC, les échanges prennent principalement la forme de conversations écrites instantanées, organisées dans des salons de discussion, appelés canaux, ou sous forme de dialogues privés entre deux utilisateurs. Chaque participant est identifié par un pseudonyme, ce qui favorise des interactions rapides et spontanées sans nécessiter la divulgation d'informations personnelles. Grâce à cette simplicité, IRC a longtemps été l'un des premiers moyens de communication interactive sur Internet.

IRC se distingue par sa légèreté et sa réactivité, car il ne nécessite que peu de ressources et fonctionne efficacement même sur des connexions réseau limitées. Ce service a été largement utilisé pour des échanges sociaux, techniques ou communautaires, notamment par les développeurs, les administrateurs système et les passionnés d'informatique, qui y trouvaient un outil idéal pour collaborer et partager des connaissances en temps réel. Ainsi, IRC a joué un rôle important dans l'histoire des communications en ligne, en ouvrant la voie à de nombreux systèmes de messagerie instantanée modernes.

Un des clients IRC les plus connus et utilisés est mIRC, un logiciel développé pour Windows offrant une interface conviviale et complète pour se connecter aux réseaux IRC. mIRC permet non seulement de rejoindre des salons de discussion et de converser avec d'autres utilisateurs, mais aussi de gérer des scripts, automatiser certaines tâches, transférer des fichiers via DCC (Direct Client-to-Client) et personnaliser entièrement l'apparence et le comportement du client. Grâce à sa facilité d'utilisation, sa flexibilité et ses nombreuses options, mIRC est devenu un outil incontournable pour les utilisateurs cherchant à exploiter pleinement les fonctionnalités des réseaux IRC tout en bénéficiant d'une interface graphique intuitive et riche en fonctionnalités.
