Introduction

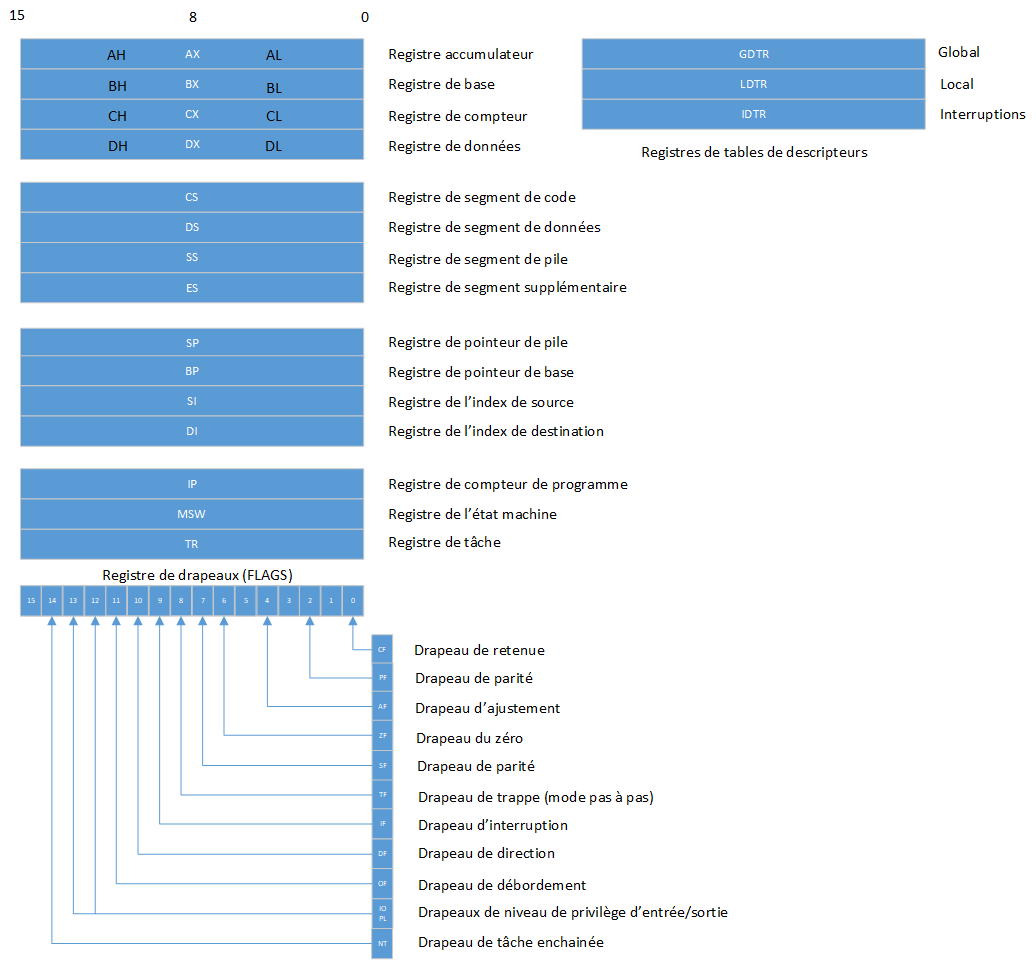

Le microprocesseur 80286 un processeur 16 bits avec un adressage de 24 bits marquant l'arriver du mode protégé proposer par Intel. Il support également le mode réel mais n'a pas la possibilité de revenir du mode réel lorsqu'il est en mode protégé au niveau de la puce. L'adressage d'un bus de 24 bits offre aussi la possibilité de gérer 16 Mo de mémoire vive. En dehors du fait qu'il est plus rapide que le 8086 et le 8088 et qu'il dispose de quelques instructions supplémentaires, son innovation majeur, c'est à dire le mode protégé, n'a jamais eu vraiment beaucoup de succès.
Périphérique disponible
| Modèle | Fabricant | Description |
|---|---|---|
| 80286 | Fujitsu | Ce modèle est un clone et une version 16 bits. |
| 80286 | Kruger | Ce modèle est un clone et une version 16 bits. |
| 80C286 | Harris | Ce modèle est un clone et une version 16 bits. |
| Am80286 | AMD | Ce modèle est un clone et une version 16 bits. |
| Am80C286 | AMD | Ce modèle est un clone et une version 16 bits. |
| Intel 80286 | Intel | Ce modèle est une version 16 bits. |
Les instructions
Voici la liste des instructions reconnus par le 80286 :
| Instruction | Signification | Description |
|---|---|---|
| AAA | ASCII adjust AL after addition | Cette instruction permet d'adapter le résultat obtenu par l'addition de 2 valeur en format DCB. |
| AAD | ASCII adjust AX before division | Cette instruction permet de convertir une valeur de format DCB non compactée. |
| AAM | ASCII adjust AX after multiplication | Cette instruction offre la possibilité de convertir le produit de la multiplication de 2 valeurs de format DCB en un format DCB. |
| AAS | ASCII adjust AL after subtraction | Cette instruction permet d'adapter le résultat de la soustraction de nombre de format DCB. |
| ADC | Add with carry | Cette instruction additionne 2 quantités numériques sur 8 ou 16 bits et ajoute ensuite la valeur de l'indicateur de retenue, lequel est contenu dans le drapeau CF(CARRY FLAG), à la somme obtenu. |
| ADD | Add | Cette instruction additionne 2 quantités numérique sur 8, 16 ou 32 bits. |
| AND | And | Cette instruction permet d'effectuer un ET BINAIRE sur les 2 opérandes spécifiés. |
| ARPL | Adjust RPL field of selector | Cette instruction permet de contrôler et corriger le niveau de privilège du segment de code en mode protégée. |
| BOUND | Bounds | Cette instruction permet de vérifier la validité pouvant exister entre avec un tableau et son indexation. |
| CALL | Call procedure | Cette instruction force le microprocesseur à exécuter les instructions du sous-programme indiqué par l'adresse d'appel avant de continuer. |
| CBW | Convert byte to word | Cette instruction permet de convertir un nombre contenu dans le registre AL en un format sur 16 bits pour se retrouver dans le registre AX en appliquant une extension du signe. |
| CLC | Clear carry flag | Cette instruction permet de mettre l'indicateur d'état de retenu CF à 0. |
| CLD | Clear direction flag | Cette instruction met l'indicateur d'état DF à 0, soit la direction croissante. |
| CLI | Clear interrupt flag | Cette instruction met l'indicateur d'état IF à 0, soit l'interdiction des interruptions. |
| CLTS | Clear task-switched flag in register CR0 | Cette instruction permet de mettre à 0 le drapeau de l'indicateur de tâche (Task-Switch) du registre CR0. |
| CMC | Complement carry flag | Cette instruction offre la possibilité d'inverser la valeur de l'indicateur de retenue. Si ce dernier vaut 1, elle le met à 0 et inversement. |
| CMP | Compare operands | Cette instruction offre la possibilité essentielle de comparer 2 registres ou emplacements de mémoire. |
| CMPS | Compare String | Cette instruction permet d'effectuer la comparaison d'un octet, d'un mot ou double mot spécifié avec l'opérande source et destination spécifié et fixe l'état des drapeaux du registres EFLAGS en fonction des résultats de la comparaison. |
| CMPSB | Compare String Byte | Cette instruction permet d'effectuer la comparaison d'un octet avec l'opérande source (DS:(R)SI) et destination (ES:(R)DI) et fixe l'état des drapeaux du registres EFLAGS en fonction des résultats de la comparaison. |
| CMPSW | Compare String Word | Cette instruction permet d'effectuer la comparaison d'un mot avec l'opérande source (DS:(R)SI) et destination (ES:(R)DI) et fixe l'état des drapeaux du registres EFLAGS en fonction des résultats de la comparaison. |
| CWD | Convert word to doubleword | Cette instruction est l'alternative pour convertir le mot du registre AX en un double mot contenu dans le couple de registre DX et AX par extension du signe. |
| DAA | Decimal adjust AL after addition | Cette instruction corrige après coup les retenues lors de la manipulation de valeur DCB. |
| DAS | Decimal adjust AL after subtraction | Cette instruction offre l'intéressante possibilité de corrige le résultat d'une soustraction de 2 nombres de format DCB compactées. |
| DEC | Decrement by 1 | Cette instruction décrément de 1 le registre ou l'adresse mémoire spécifié. |
| DIV | Unsigned divide | Cette instruction permet d'effectuer une division non-signée (nombre naturel). |
| ENTER | Enter stack frame | Cette instruction permet de créer les structures de paramètres nécessaires aux procédures des langages de haut niveau. |
| ESC | Escape | Cette instruction active le coprocesseur, lequel se permettra d'utiliser les méthodes d'adressage du processeur principal (CPU). |
| HLT | Halt | Cette instruction permet de faire passer le microprocesseur en mode d'arrêt. Toutefois, le processeur peut quitter cet état lorsqu'une ligne matérielle RESET ou lorsqu'une interruption non-masquable (NMI) reçoit un signal. |
| IDIV | Integer divide | Cette instruction permet d'effectuer une division signée (nombre entier). |
| IMUL | Integer multiply | Cette instruction permet d'effectuer une multiplication signée (nombre entier). |
| IN | Input from port | Cette instruction permet de demander un octet, un mot ou un double mot provenant du port d'entrée/sortie et le retourne dans le registre accumulateur (AL, AX, EAX). |
| INC | Increment by 1 | Cette instruction permet d'incrémenter un registre ou un emplacement mémoire. |
| INS | Input from port to string | Cette instruction permet de demander un octet, un mot ou un double mot du port d'entrée/sortie et retourne le résultat dans l'adresse ES:[DI] et incrémente/décrémente le registre DI en fonction de la taille de l'opérande cible et de l'état du drapeau de direction. |
| INSB | Input from port to string Byte | Cette instruction permet de demander un octet du port d'entrée/sortie et retourne le résultat dans l'adresse ES:[DI] et incrémente/décrémente le registre DI de 1 en fonction de l'état du drapeau de direction. |
| INSW | Input from port to string Word | Cette instruction permet de demander un mot du port d'entrée/sortie et retourne le résultat dans l'adresse ES:[DI] et incrémente/décrémente le registre DI de 2 en fonction de l'état du drapeau de direction. |
| INT | Interrupt | Cette instruction permet d'exécuter l'interruption avec le numéro spécifié. |
| INTO | Interrupt if overflow | Cette instruction permet d'exécuter l'interruption numéro 4 si le drapeau de débordement (OF) est fixé sur 1é |
| IRET | Return from interrupt | Cette instruction permet d'effectuer un retour précédemment provoquer par une interruption. |
| Jcc | Jump if condition | Ces instructions permettent d'effectuer d'effectuer un branchement conditionnel à emplacement mémoire spécifié. |
| JMP | Jump | Cette instruction permet d'effectuer un branchement à un emplacement mémoire spécifié. |
| LAHF | Load flags into AH register | Cette instruction permet de transférer les bits d'indicateurs du registre d'état vers le registre AH. |
| LAR | Load access rights byte | Cette instruction permet de charger le registre des indicateurs d'un descripteur. |
| LDS | Load pointer using DS | Cette instruction permet de copier une adresse de mémoire contenu sur 32 bits dans la paire de registre de segment DS et dans un registre d'offset spécifié. |
| LEA | Load Effective Address | Cette instruction permet de copier l'offset d'une adresse de mémoire contenu dans un registre spécifié. |
| LEAVE | Leave stack frame | Cette instruction permet de libérer une zone de mémoire attribué par l'instruction «ENTER» lorsqu'on utilise des procédures dans des langages de programmation de haut niveau. |
| LES | Load ES with pointer | Cette instruction permet de copier une adresse de mémoire contenu sur 32 bits dans la paire de registre de segment ES et dans un registre d'offset spécifié. |
| LGDT | Load global descriptor table | Cette instruction permet de charger un descripteur de tables globale. |
| LIDT | Load interrupt descriptor table | Cette instruction permet de charger un descripteur de tables d'interruption. |
| LLDT | Load local descriptor table | Cette instruction permet de charger un descripteur de tables local. |
| LMSW | Load machine status word | Cette instruction permet de copier 4 des bits d'une opérande vers les 4 bits de registre de contrôle CR0. |
| LOADALL | Load all CPU registers | Cette instruction permet d'effectuer le chargement de tous les registres de descripteur de cache. |
| LOCK | Assert BUS LOCK# signal | Cette instruction est utilisé comme préfixe avec d'autres instructions pour amener le microprocesseur à émettre un signal de verrouillage (Lock) sur le bus lors du traitement de l'instruction suivante. |
| LODS | Load String | Cette instruction permet de copier un élément de l'adresse DS:SI dans le registre accumulateur et incrémente/décrémente le registre SI en fonction de la taille de l'opérande source et de l'état du drapeau de direction. |
| LODSB | Load String Byte | Cette instruction permet de copier un élément de l'adresse DS:SI dans le registre accumulateur et incrémente/décrémente le registre SI de 1 en fonction de l'état du drapeau de direction. |
| LODSW | Load String Word | Cette instruction permet de copier un élément de l'adresse DS:SI dans le registre accumulateur et incrémente/décrémente le registre SI de 2 en fonction de l'état du drapeau de direction. |
| LOOP | Loop | Cette instruction de boucle permet de décrémenter le registre CX (compteur de boucle) de 1 et par la suite de donner le contrôle à une étiquette destinataire tant que le registre CX ne vaut pas 0. |
| LOOPE | Loop equal | Cette instruction de boucle permet de décrémenter le registre CX (compteur de boucle) de 1 et par la suite de donner le contrôle à une étiquette destinataire tant que le registre CX ne vaut pas 0 et si le drapeau ZF vaut 1. |
| LOOPNE | Loop not equal | Cette instruction de boucle permet de décrémenter le registre CX (compteur de boucle) de 1 et par la suite de donner le contrôle à une étiquette destinataire tant que le registre CX ne vaut pas 0 et si le drapeau ZF vaut 0. |
| LSL | Load segment limit | Cette instruction permet de charger la limite de segment d'un descripteur de segment spécifié avec l'opérande source dans l'opérande de destination et fixe le drapeau ZF du registre EFLAGS. |
| LTR | Load task register | Cette instruction permet de charger l'opérande source dans le champ du sélecteur de segment du registre de tâche. |
| MOV | Move | Cette instruction permet de copier opérande source dans une opérande destinataire. |
| MOVS | Move String | Cette instruction permet de copier un élément de l'adresse DS:SI dans l'adresse ES:DI et incrémente/décrémente les registres DI et SI en fonction de la taille de l'opérande source et de l'état du drapeau de direction. |
| MOVSB | Move Byte from string to string | Cette instruction permet de copier un octet de l'adresse DS:SI dans l'adresse ES:DI et incrémente/décrémente les registres DI et SI de 1 en fonction de l'état du drapeau de direction. |
| MOVSW | Move Word from string to string | Cette instruction permet de copier un mot de l'adresse DS:SI dans l'adresse ES:DI et incrémente/décrémente les registres DI et SI de 2 en fonction de l'état du drapeau de direction. |
| MUL | Unsigned multiply | Cette instruction permet d'effectuer une multiplication non-signée (nombre naturel). |
| NEG | Negation | Cette instruction permet d'effectuer le complément à 2 d'une opérande. |
| NOP | No operation | Cette instruction ne fait rien. |
| NOT | Not | Cette instruction permet d'inverser la valeur de chacun des bits d'une opérande. |
| OR | Or | Cette instruction permet d'effectuer un OU BINAIRE sur les 2 opérandes spécifiés. |
| OUT | Output to port | Cette instruction permet d'envoyer un octet, un mot ou un double mot sur le port d'entrée/sortie. |
| OUTS | Output string to port | Cette instruction permet d'envoyer un octet, un mot ou un double mot contenu dans l'adresse DS:[SI] du port d'entrée/sortie et incrémente/décrémente le registre SI en fonction de la taille de l'opérande cible et de l'état du drapeau de direction. |
| OUTSB | Output String Byte to port | Cette instruction permet d'envoyer un octet contenu dans l'adresse DS:[SI] du port d'entrée/sortie et incrémente/décrémente le registre SI de 1 en fonction de l'état du drapeau de direction. |
| OUTSW | Output String Word to port | Cette instruction permet d'envoyer un mot contenu dans l'adresse DS:[SI] du port d'entrée/sortie et incrémente/décrémente le registre SI de 2 en fonction de l'état du drapeau de direction. |
| POP | Pop data from stack | Cette instruction permet de désempiler de la pile une mot ou un double mot et la met dans une opérande. |
| POPA | Pop All | Cette instruction permet de désempiler de la pile respectivement les registres DI, SI, BP, SP, BX, DX, CX et AX. |
| POPF | Pop data into Flags register | Cette instruction permet de désempiler de la pile le registre 16 bits de drapeau contenant les indicateurs d'état. |
| PUSH | Push data onto stack | Cette instruction permet d'empiler une mot ou un double mot dans la pile. |
| PUSHA | Push All | Cette instruction permet d'empiler respectivement les registres DI, SI, BP, SP, BX, DX, CX et AX dans la pile. |
| PUSHF | Push flags onto stack | Cette instruction permet d'empiler respectivement le registre 16 bits de drapeau des indicateurs d'état dans la pile. |
| RCL 1 | Rotate left (with carry) | Cette instruction permet d'effectuer une rotation des bits vers la gauche en réinsérant le bit dans l'indicateur de retenue (CF) ainsi que dans le bit le plus à droite libéré. |
| RCR 1 | Rotate right (with carry) | Cette instruction permet d'effectuer une rotation des bits vers la droite en réinsérant le bit dans l'indicateur de retenue (CF) ainsi que dans le bit le plus à gauche libéré. |
| REP | Repeat | Cette instruction est utilisé comme préfixe avec d'autres instructions pour effectuer des répétitions d'instructions tant que CX ne vaut pas 0. |
| REPE | Repeat equal | Cette instruction est utilisé comme préfixe avec d'autres instructions pour effectuer des répétitions d'instructions jusqu'à ce que CX = 0 ou tant que l'indicateur ZF = 0. |
| REPNE | Repeat not equal | Cette instruction est utilisé comme préfixe avec d'autres instructions pour effectuer des répétitions d'instructions jusqu'à ce que CX = 0 ou tant que l'indicateur ZF = 1. |
| RET | Return from procedure | Cette instruction permet de quitter une procédure. |
| RETF | Return from far procedure | Cette instruction permet de quitter une procédure ayant lieu avec un appel long (FAR CALL). |
| RETN | Return from near procedure | Cette instruction permet de quitter une procédure ayant lieu avec un appel court (NEAR CALL). |
| ROL 1 | Rotate left | Cette instruction permet d'effectuer une rotation des bits vers la gauche en réinsérant le bit dans le bit le plus à droite libéré. |
| ROR 1 | Rotate right | Cette instruction permet d'effectuer une rotation des bits vers la droite en réinsérant le bit dans le bit le plus à gauche libéré. |
| SAHF | Store AH into flags | Cette instruction permet de copier les bits du registre AH dans l'octet de poids faible dans le registre des drapeaux (les indicateurs d'état). |
| SAL 1 | Shift Arithmetically left | Cette instruction permet d'effectuer une rotation des bits vers la gauche en réinsérant le bit dans l'indicateur de retenue (CF). |
| SAR 1 | Shift Arithmetically right | Cette instruction permet d'effectuer une rotation des bits vers la droite en réinsérant le bit dans l'indicateur de retenue (CF). |
| SBB | Subtraction with borrow | Cette instruction permet de soustraire avec l'indicateur de retenue (CF) une valeur à une opérande. |
| SCAS | String Compare String | Cette instruction permet de comparer un octet, un mot ou un double mot avec la cellule mémoire à l'adresse ES:[DI] et incrémente/décrémente le registre DI en fonction de la taille de l'opérande cible et de l'état du drapeau de direction. |
| SCASB | String Compare String Byte | Cette instruction permet de comparer le registre AL avec la cellule mémoire à l'adresse ES:[DI] et incrémente/décrémente le registre DI de 1 en fonction de l'état du drapeau de direction. |
| SCASW | String Compare String Word | Cette instruction permet de comparer le registre AX avec la cellule mémoire à l'adresse ES:[DI] et incrémente/décrémente le registre DI de 2 en fonction de l'état du drapeau de direction. |
| SETALC | Set AL Carry | Cette instruction permet de copier la valeur du drapeau de retenue dans le registre AL en la multipliant par 0FFh. |
| SGDT | Store global descriptor table | Cette instruction permet d'entreposer le sélecteur de segment dans le registre GDTR (registre de table global de descripteur) dans l'opérande de destination. |
| SIDT | Store interrupt descriptor table | Cette instruction permet d'entreposer le registre de descripteur de table d'interruption (IDTR) dans l'opérande de destination. |
| SHL 1 | Shift left | Cette instruction permet d'effectuer une rotation des bits vers la gauche en réinsérant le bit dans l'indicateur de retenue (CF). |
| SHR 1 | Shift right | Cette instruction permet d'effectuer une rotation des bits vers la droite en réinsérant le bit dans l'indicateur de retenue (CF). |
| SLDT | Store local descriptor table | Cette instruction permet d'entreposer le sélecteur de segment dans le registre LDTR (registre de table local de descripteur) dans l'opérande de destination. |
| SMSW | Store machine status word | Cette instruction permet d'entreposer le mot des états (soit les bits de 0 à 15 du registre de contrôle CR0) à partir du registre de tâche (TR) dans l'opérande cible. |
| STC | Set carry flag | Cette instruction permet de fixer l'indicateur de retenue (CF) à la valeur 1. |
| STD | Set direction flag | Cette instruction permet de fixer l'indicateur de direction (DF) à la valeur 1. |
| STI | Set interrupt flag | Cette instruction permet de fixer l'indicateur d'interruption (IF) à la valeur 1. |
| STOS | Store in string | Cette instruction permet de copier un octet, un mot ou un double mot dans la cellule mémoire à l'adresse ES:[DI] et incrémente/décrémente le registre DI en fonction de la taille de l'opérande cible et de l'état du drapeau de direction. |
| STOSB | Store in string Byte | Cette instruction permet de copier le registre AL dans la cellule mémoire à l'adresse ES:[DI] et incrémente/décrémente le registre DI de 1 en fonction de l'état du drapeau de direction. |
| STOSW | Store in string Word | Cette instruction permet de copier le registre AX dans la cellule mémoire à l'adresse ES:[DI] et incrémente/décrémente le registre DI de 2 en fonction de l'état du drapeau de direction. |
| STR | Store task register | Cette instruction permet d'entreposer le sélecteur de segment à partir du registre de tâche (TR) à l'opérande cible |
| SUB | Subtraction | Cette instruction permet de soustraire une valeur à une opérande. |
| TEST | Test | Cette instruction permet d'effectuer un «Et binaire» sur une opérande cible sans modifier sa valeur. |
| VERR | Verify a segment for reading | Cette instruction permet de vérifier si le code ou le segment de données spécifié est en mode lecture à partir du niveau de privilège courant (CPL). |
| VERW | Verify a segment for writing | Cette instruction permet de vérifier si le code ou le segment de données spécifié est en mode écriture à partir du niveau de privilège courant (CPL). |
| WAIT | Wait | Cette instruction permet de faire passer le microprocesseur en mode d'attente jusqu'à ce que la ligne de teste sur la carte mère s'active. |
| XCHG | Exchange | Cette instruction permet d'échanger la valeur de deux opérandes. |
| XLAT | Table look-up translation | Cette instruction permet de remplacer le contenu du registre AL par un octet de la «tablesource». |
| XOR | Exclusive OR | Cette instruction permet d'effectuer un OU exclusif BINAIRE sur les 2 opérandes spécifiés. |
