Introduction
La carte vidéo IT-VGA2, tire son nom de l'abréviation de «Inform Tech - Video Graphics Array 2», laquelle ce veut une carte vidéo de type Super VGA, basé sur une puce Tseng Labs ET4000 de Tseng Laboratories. Cette carte se voulait une carte vidéo à bon marché fournissant les mêmes services que la carte Tseng Labs ET4000. De plus, elle offre la possibilité d'avoir 128 Ko, 256 Ko, 512 Ko ou 1 Mo de mémoire RAM sur la carte vidéo.
Spécification
Voici les caractéristiques de la carte «IT-VGA2» de «Inform Tech»:
| Spécification | Description |
|---|---|
| Fabricant | Inform Tech |
| Ensemble de puces | Tseng Labs ET4000 |
| Bus/Interface | ISA 8-bits ou 16-bits |
| Type de mémoire | DRAM |
| Quantité de mémoire | 256 Ko à 1 Mo |
| Catégorie | Super VGA |

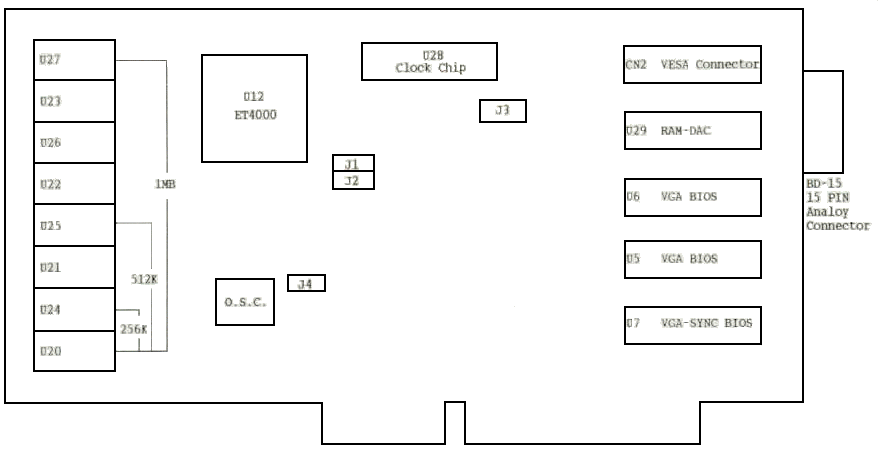

Voici la maquette de la carte graphique :
Mode vidéo
Voici la liste des différents modes vidéo supporté par la carte:
| Mode | Type | Couleurs | Format Alpha | Taille car. | Taille écran | Adresse écran |
|---|---|---|---|---|---|---|
| 00h | Texte | 16 | 40x25 | 9x16 | 360x400 | B800h |
| 01h | Texte | 16 | 40x25 | 9x16 | 360x400 | B800h |
| 02h | Texte | 16 | 80x25 | 9x16 | 720x400 | B800h |
| 03h | Texte | 16 | 80x25 | 9x16 | 720x400 | B800h |
| 04h | Graphique | 4 | 40x25 | 8x8 | 320x200 | B800h |
| 05h | Graphique | 4 | 40x25 | 8x8 | 320x200 | B800h |
| 06h | Graphique | 2 | 80x25 | 8x8 | 640x200 | B800h |
| 07h | Texte | 4 (Mono) | 80x25 | 9x16 | 720x400 | B000h |
| 0Dh | Graphique | 16 | 40x25 | 8x8 | 320x200 | A000h |
| 0Eh | Graphique | 16 | 80x25 | 8x8 | 640x200 | A000h |
| 0Fh | Graphique | 4 (Mono) | 80x25 | 8x14 | 640x350 | A000h |
| 10h | Graphique | 16 | 80x25 | 8x14 | 640x350 | A000h |
| 11h | Graphique | 2 | 80x30 | 8x16 | 640x480 | A000h |
| 12h | Graphique | 16 | 80x30 | 8x16 | 640x480 | A000h |
| 13h | Graphique | 256 | 40x25 | 8x8 | 320x200 | A000h |
| 18h | Texte | 4 (Mono) | 132x44 | 8x8 | 1056x352 | B800h |
| 19h | Texte | 4 (Mono) | 132x25 | 9x14 | 1188x350 | B800h |
| 1Ah | Texte | 4 (Mono) | 132x28 | 9x13 | 1188x364 | A000h |
| 22h | Texte | 16 | 132x44 | 8x8 | 1056x352 | A000h |
| 23h | Texte | 16 | 132x25 | 8x14 | 1056x350 | B800h |
| 24h | Texte | 16 | 132x28 | 8x13 | 1056x364 | B800h |
| 25h | Graphique | 16 | 80x60 | 8x8 | 640x480 | B800h |
| 26h | Texte | 16 | 80x60 | 8x8 | 640x480 | B800h |
| 29h | Graphique | 16 | 100x37 | 8x14 | 800x600 | B800h |
| 2Ah | Texte | 16 | 100x40 | 8x15 | 800x600 | B800h |
| 2Dh | Graphique | 256 | 80x25 | 8x14 | 640x350 | B800h |
| 2Eh | Graphique | 256 | 80x30 | 8x16 | 640x480 | B800h |
| 2Fh | Graphique | 256 | 80x25 | 8x16 | 640x400 | B800h |
| 30h | Graphique | 256 | 100x37 | 8x16 | 800x600 | A000h |
| 37h | Graphique | 16 | 128x48 | 8x16 | 1024x768 | A000h |
| 38h | Graphique | 256 | 128x48 | 8x16 | 1024x768 | A000h |
Remarques
- Le temps de modification de l'affichage dépend énormément de la vitesse des puces étant installé sur la carte vidéo, cependant, bien qu'il supporte de grande dimension d'écran, il est demeure cependant très lent pour obtenir un résultat, il n'est pas envisageable de l'utiliser pour des jeux dans ses circonstances mais uniquement pour des logiciels de dessin.
- Cette carte vidéo supporte au maximum les modes 256 couleurs simultanément, elle ne supporte pas les modes 32768 ou 65536 laquelle réclame une puce plus puissante que ce que la carte fournit.
- L'électronique de la carte vidéo IT-VGA2 offrait la possibilité de fonctionner aussi bien sur un ISA 8-bits qu'un ISA 16 bits, ainsi vous pouvez faire fonctionner cette carte aussi bien sur un vieux PC XT, qu'un 80386SX ou 80386DX.
