Introduction

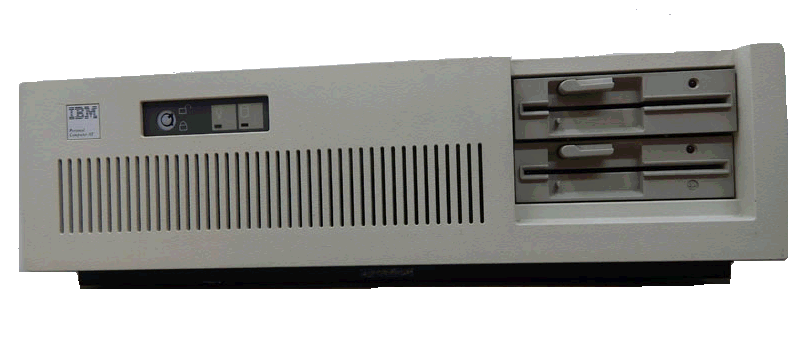

L'ordinateur IBM Personal Computer AT, alias PC AT, est considéré comme la seconde génération des PC de la famille des IBM PC. Il fut réalisé par IBM son le numéro de modèle 5170 de 1984 à 1987. Le nom AT provient de l'anglicisme Advanced Technology.
Fiche technique
Voici les caractéristiques du PC AT d'«IBM» :
| Spécification | Description |
|---|---|
| Fabricant | IBM |
| Année de fabrication | Août 1984 à avril 1987 |
| Modèle | PC AT |
| Numéro de modèle | 5170 |
| Microprocesseur | Intel 80286, 6 à 8 Mhz |
| Mémoire vive installée | 256 Ko à 16 Mo |
| Système d'exploitation | PC DOS 3.0 et supérieur, OS/2 1.x, PC/IX 1.1, IBM & SCO Xenix, Windows 1.0 - 3.1 |
Liste de sous-modèles
| Sous-modèles | Microprocesseur | Mémoire | Système d'exploitation | Année |
|---|---|---|---|---|
| PC-AT 1 | Intel 80286, 6 Mhz | 256 Ko à 16 Mo | PC DOS 3.1 | 1984 |
| PC-AT 2 | Intel 80286, 6 Mhz | 512 Ko | PC DOS 3.1 | |
| PC-AT 3 | Intel 80286, 8 Mhz | 512 Ko | PC DOS 3.2 | 1986 |

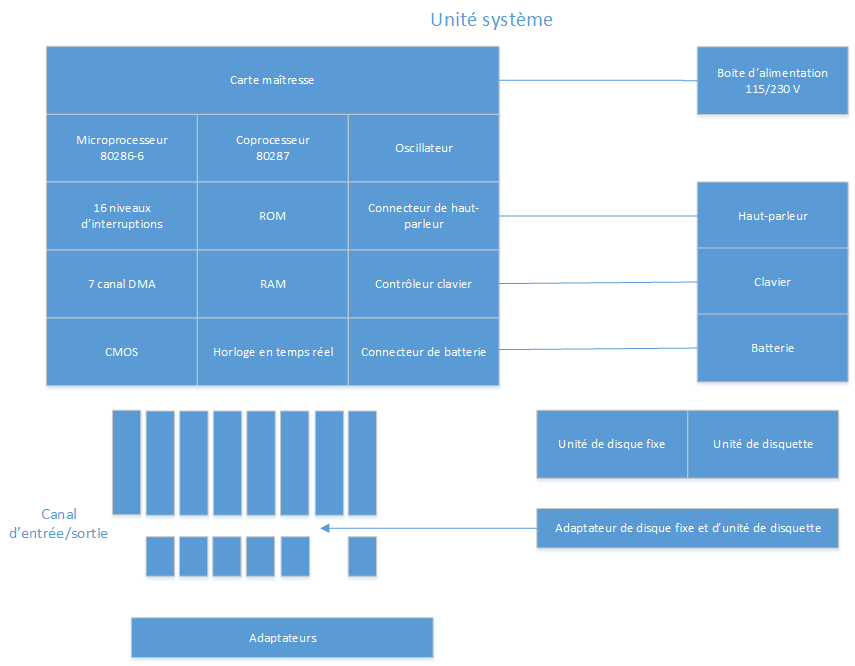

Diagramme de bloc système
Carte maîtresse
La carte maîtresse est d'une taille de 30,5 par 33 centimètres (12 par 13 pouces) et utilise une technologie d'intégration à large échelle (VLSI). Elle possède les composantes suivantes :
- Microprocesseur Intel 80286
- Les fonctionnalités systèmes suivantes : 7 canaux de DMA (Direct Memory Access), 16 niveaux d'interruptions, horloge système, 3 minuteries programmables.
- Un sous-système de 64 Ko de ROM (Read-Only Memory), extensible à 128 Ko.
- Un sous-système de 256 Ko ou 512 Ko de RAM (Random-Access Memory).
- Connecteur pour le haut-parleur.
- Une mémoire RAM CMOS (Complementary Metal Oxide Semiconductor) permettant de maintenir de façon permanente la configuration système.
- Horloge en temps réel
- Batterie de sauvegarde pour la table de configuration CMOS et pour l'horloge en temps réel.
- Connecteur pour le clavier
- 8 fentes d'entrée/sorties : 6 avec 36 et 62 broches (ISA 8 ou 16 bits), 2 avec seulement 36 broches (ISA 8 bits).
Mémoire
La carte maîtresse possède 2 banques de mémoires dont chacun support 18 puces de 128 Ko par 1 modules pour une taille total maximum de 512 Ko, avec une vérification de parité.
Microprocesseur
L'ordinateur PC AT est équipé d'un microprocesseur Intel 80286 avec un adressage de 24 bits, d'un interface mémoire de 16 bits, un ensemble d'instruction étendue, d'un DMA et d'un support de compatibilité des interruptions, de multiplication et division de nombre réel au niveau matériel, d'un gestionnaire de mémoire intégré, de 4 niveaux de mémoire protégé, d'un 1 Go (1 073 741 824 octets) d'espace d'adressage virtuel pour chaque tâche, et de modes d'opération : un mode d'adressage réel compatible avec les 8086 (mode réel) et le mode d'adresse virtuel protégé (mode protégé).
Adresse des ports d'entrée/sortie
Voici la liste des adresses de ports d'entrée/sortie qu'utilise le carte maîtresse pour communiquer avec ses composantes :
| Adresse | Description |
|---|---|
| 0000h à 001Fh | Contrôleur DMA 1, 8237-5 |
| 0020h à 003Fh | Contrôleur d'interruption 1, 8259A, maître |
| 0040h à 005Fh | Minuterie, 8254-2 |
| 0060h à 006Fh | Clavier (8042) |
| 0070h à 007Fh | Horloge en temps réel, Masque NMI (Interruption non-masquable) |
| 0080h à 009Fh | Registre de page DMA, 74LS612 |
| 00A0h à 00BFh | Contrôleur d'interruption 2, 8259A |
| 00C0h à 00DFh | Contrôleur DMA 2, 8237A-5 |
| 00F0h | Occupe de vider le coprocesseur mathématique |
| 00F1h | Réinitialisé le coprocesseur mathématique |
| 00F8h à 00FFh | Coprocesseur mathématique |
| 01F0h à 01F8h | Disque fixe |
| 0200h à 0207h | Entrée/sortie de jeux |
| 0278h à 027Fh | Port parallèle d'imprimante 2 |
| 02F8h à 02FFh | Port série 2 |
| 0300h à 031Fh | Adaptateur de prototype |
| 0360h à 036Fh | Réservé |
| 0378h à 037Fh | Port parallèle d'imprimante 1 |
| 0380h à 038Fh | SDLC, bisynchronisé 2 |
| 03A0h à 03AFh | Bisynchronisé 1 |
| 03B0h à 03BFh | Adaptateur d'affichage monochrome et d'imprimante (MDA) |
| 03C0h à 03CFh | Réservé |
| 03D0h à 03DFh | Adaptateur de graphique couleur (CGA) |
| 03F0h à 03F7h | Contrôleur de disquette |
| 03F8h à 03FFh | Port série 1 |
Remarque
- Les adresses de port d'entrée/sortie de 0000h à 00FFh sont réservés pour les ports d'entrée/sortie de la carte maîtresse. Les adresses de 0100h à 03FFh sont disponibles pour les canaux d'entrée/sortie. La carte maîtresse décode jusqu'à 10 bits d'informations d'adresse d'entrée/sortie. Les adresses d'entrée/sortie ne doivent pas être en conflit avec les adresses de port d'entrée/sortie de la carte maîtresse.
