Spécification Description
Fabricant ATI
Date de conception 1988
Ensemble de puces ATi18800, ATi18830
Mémoire vidéo 256 Ko ou 512 Ko
Bus ISA en 8 bits
Supporte CGA, Hercules, EGA, VGA et Super VGA
Ports DSUB 9 broches (monochrome TTL), DSUB 15 broches (analogique RVB)
Résolution maximum 1024x768 pixels en 16 couleurs (256 Ko), 800x600 pixels en 256 couleurs (512 Ko)

Introduction

La carte vidéo VGA Wonder est sortie en 1988. Cette carte était la première carte compatible Super VGA d'ATI, utilisant leur tout nouveau ensemble de puce 18800. Elle utilise une puce EEPROM intégrée pour entreposer ses paramètres de configuration et dispose d'une détection automatique du moniteur (donc pas de commutateurs DIP).

Les ATI VGA Wonder sont des adaptateurs vidéo VGA haute performance compatibles IBM PC/XT, PC/AT, 286 et 386, avec des capacités et des performances dépassant les autres cartes vidéo de leur type. Ils sont capables d'atteindre la résolution 1024x768 des modes haute résolution IBM Personal System/2 sur les moniteurs Multisync.

L'implémentation d'un chemin de données de 16 bits et d'un schéma d'entrelacement de mémoire 1:1 fournit à l'utilisateur des mises à jour d'écran rapides. La compatibilité matérielle et logicielle IBM à 100 % garantit à l'utilisateur que son système sera en mesure d'exécuter tous les programmes logiciels écrits à la fois pour l'ordinateur personnel IBM Personal Computer et l'IBM PS/2 modèle 30.

Le VGA Wonder est compatible au niveau du registre avec les normes vidéo d'IBM MDA (Monochrome Display Adapter), CGA (Color Graphics Adapter), EGA (Enhanced Graphics Adapter), VGA (Video Graphics Array), et même la norme non IBM, les normes de texte et de carte graphique Hercules. De plus, la VGA Wonder prend en charge les résolutions de 1024x768, 800x600, 640x480 et 600x400.

Le VGA Wonder fonctionnera sur pratiquement tous les moniteurs compatibles IBM, y compris les moniteurs monochromes TTL, RVB, EGA, Personal System/2 Analog, IBM 8514, Multisync ou Multifréquence. L'adaptateur est spécialement conçu pour prendre en charge la résolution EGA sur l'un de ces moniteurs et peut en outre prendre en charge les résolutions plus élevées, y compris le 1024x768 sur les moniteurs Multisync d'origine grâce à l'entrelacement. L'entrelacement utilisé par ATI, a permis au VGA Wonder de fonctionner en haute résolution et d'afficher la haute résolution de l024x768 sur des moniteurs n'étant normalement pas capable d'afficher cette résolution. L'effet visuel de l'entrelacement n'est pas perceptible sur ces moniteurs.

Certaines des caractéristiques exceptionnelles de la VGA Wonder incluent sa facilité d'installation, avec l'élimination totale des commutateurs DIP ou des paramètres de cavalier. Une interface compatible avec la souris de bus Microsoft est incluse avec l'adaptateur, éliminant ainsi l'obligation pour l'utilisateur de fournir une carte ou un périphérique supplémentaire. La polyvalence de fonctionnement dans un bus de données 8 ou 16 bits permet une utilisation optimale des systèmes.

La VGA Wonder, couvert par une période de garantie de deux ans, garantit à l'utilisateur la plus grande fiabilité et performance. ATI maintenait un très haut niveau de support technique étant facilement accessible à tous les acheteurs de produits ATI.

Caractéristiques de l'adaptateur graphique ATI VGA Wonder

La VGA Wonder comprend une longue liste de fonctionnalités :

Contenu de la boite du paquet

Le forfait VGA Wonder comprend les éléments suivants :

Si votre boite ne comprend pas les éléments ci-dessus, il est recommandez de contactez immédiatement votre revendeur. Si vous installez la VGA Wonder sur un système nécessitant des disquettes 3,5", vous pouviez appeler ATI avec le numéro de série de votre carte et il vous remplaçait les disques appropriés ou vous pouviez le téléchargé sur votre disquette standard.

Il était recommandez de faire des copies de travail des disquettes originales pour éviter l'effacement accidentel de fichiers importants. Il recommandait de remplir la carte de garantie, se trouvant au dos du manuel de la carte vidéo, afin de maintenir votre garantie et de bénéficier des services d'assistance technique d'ATI Technologies Inc.

La carte était reconnu comme une carte vidéo de la plus haute qualité. Conçue par ATI Technologies, cette carte conservait sa qualité pendant de nombreuses années.

Remarque : Le VGAWONDER256 avait été conçu avec des dispositions pour la mise à niveau vers une mémoire vidéo de 512 Ko.

Configuration requise

La VGA WONDER est conçu pour être utilisé dans n'importe quel emplacement d'extension de système ouvert dans un système IBM ou compatible/AT utilisant un emplacement de chemin de données 16 bits sur sa carte mère, mais l'utilisateur peut également le trouver tout à fait approprié pour une utilisation avec une carte mère à emplacement de bus IBM ou compatible 8 bits, ou le IBM System/2 Model 30. Si vous installez la VGA Wonder dans un emplacement 8 bits, veillez à ce que les "doigts d'or" ne touchent aucune composante se trouvant sur son chemin lors de l'installation de la carte. Un emplacement approprié peut normalement être trouvé.

Remarque : Si vous n'êtes pas sûr d'un emplacement approprié, il est recommandé de faire installer la carte par un technicien expérimenté. ATI ne couvre pas, dans le cadre de sa garantie, tout dommage causé à la carte ou au système par une installation incorrecte de cette carte.

La carte ne doit en aucun cas être installée alors que le système est allumé.

Le moniteur pris en charge par le VGA Wonder sera traité dans la section «Sélection du moniteur». Les utilisateurs doivent se familiariser avec les capacités de leur moniteur avant l'installation. ATI recommande l'utilisation d'un moniteur multifréquence afin d'obtenir les résultats optimaux du VGA Wonder, cependant la VGA Wonder a plus de capacités avec d'autres moniteurs que les autres cartes VGA et donc l'utilisateur n'est pas spécifiquement limité à un moniteur particulier afin d'obtenir des résultats meilleurs que la moyenne.

L'IBM Personal Computer et Personal System/2 ne permettent pas à deux adaptateurs d'affichage similaires de résider dans le système fonctionnant dans le même mode. La VGA Wonder a plusieurs capacités d'émulation, étant contrôlées par un logiciel utilisateur fourni avec la VGA Wonder.

Remarque : Il est recommandé que les autres adaptateurs vidéo étant soit actuellement installés dans le système, soit pouvant être présents en standard sur la carte mère, soient retirés ou désactivés avant d'installer la VGA Wonder dans votre système.

Configuration de votre ordinateur

Afin d'installer la VGA Wonder, il peut être nécessaire d'apporter quelques modifications mineures aux paramètres du commutateur sur le système informatique. Si vous ne vous sentez pas à l'aise pour effectuer ces modifications, vous devriez consulter un technicien en informatique qualifié. L'installation de la VGA Wonder est très simple et peut être réalisée en 15 minutes ou moins.

Lisez les instructions suivantes avant de commencer.

Remarque : L'électricité statique peut sérieusement endommager les composantes de votre ordinateur. Vous devez vous assurer que vous avez déchargé toute électricité statique en vous mettant à la terre sur le châssis de l'ordinateur avant de commencer.

IBM/PC

Assurez-vous que le système est éteint et que le cordon d'alimentation est débranché avant l'installation. Des dommages au système et à la VGA Wonder peuvent survenir si l'alimentation est laissée allumée. Retirez les 5 vis de montage du capot à l'arrière du PC. Sur l'IBM/AT, vous devez déverrouiller le verrou avant de pouvoir retirer le capot.

Certains PC compatibles ont un dessus à charnière pour plus de commodité. Si votre système semble être différent, consultez votre manuel d'utilisation du système pour obtenir des instructions sur les installations à bord. Sur l'IBM Personal System/2 Model 30, retirez les 4 vis de montage du capot, 2 d'entre elles sont situées de chaque côté du système.

Faites glisser délicatement le capot vers l'avant, jusqu'à ce qu'il n'aille plus loin, puis inclinez le capot pour l'éloigner de l'unité centrale et retirez-le du système. Sur le Personal System/2 Model 30, faites glisser le couvercle vers l'arrière et retirez-le en le soulevant tout droit. Mettez les vis dans un endroit sûr, vous en aurez besoin plus tard pour la réinstallation.

Il n'y a pas de commutateurs ou de cavaliers à régler sur la VGA Wonder, la carte se configurera automatiquement sur votre système lors de l'installation. Il est cependant nécessaire de configurer votre système pour la carte. La configuration correcte de votre système est la même que celle d'une carte EGA.

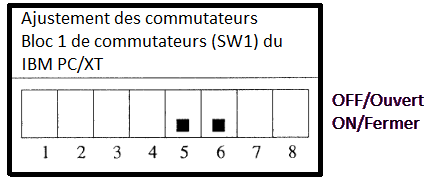

Voir le schéma ci dessous :

IBM PC/XT

Lors de l'installation de la VGA Wonder sur un IBM PC, PC/XT, réglez les commutateurs 5 et 6 comme indiqué dans le tableau ci-dessus. Ne modifiez aucun autre commutateur car cela affectera la mémoire et la configuration de votre système.

Remarque : N'utilisez pas de crayon pour régler les commutateurs, car les résidus de graphite peuvent endommager votre ordinateur.

Le PC/XT n'a qu'un seul bloc de commutation sur sa carte mère ; devant être facile à trouver. Les compatibles peuvent avoir des emplacements ou des configurations de commutateurs différents afin d'isoler leur interface vidéo. Consultez le manuel de l'utilisateur de votre système pour ces emplacements.

IBM PC/AT

Lors de l'installation du VGA Wonder dans l'IBM PC/AT, il est nécessaire de régler le commutateur d'affichage vidéo (commutateur Couleur/Mono) de la carte mère AT sur Couleur et d'exécuter le programme IBM Advanced Diagnostics configurant automatiquement le système pour une carte EGA (Enhanced Graphics Adapter), étant la catégorie du VGA Wonder.

Sélection du moniteur

Détection automatique du moniteur

Il est obligatoire que le moniteur soit connecté au VGA Wonder avant la mise sous tension afin que la détection automatique fonctionne correctement. Si vous ne le faites pas, un moniteur incorrect sera détecté.

La VGA Wonder prendra en charge les moniteurs vidéo compatibles IBM suivants en résolution texte et graphique comme suit :

Monochrome TTL (18,43 KHz)

Ces moniteurs sont conçus pour être utilisés avec des cartes Hercules ou MDA. Avec la VGA Wonder, les normes logicielles suivantes peuvent être affichées :

Couleur RVB (15,75 KHz)

Ces moniteurs sont conçus pour fonctionner avec des cartes CGA. Avec la VGA Wonder, les mêmes standards qu'avec le monochrome TTL sont affichés avec les différences suivantes :

Il convient de noter que pour afficher la résolution EGA ou Hercules sur les moniteurs RVB, une technique d'entrelacement est utilisée. Cela entraînera un certain scintillement de l'image à l'écran sur ce moniteur particulier. Le scintillement peut être réduit en utilisant un filtre anti-éblouissement ou en diminuant les commandes de contraste et de luminosité. Ce moniteur n'est pas recommandé car il ne convient pas à une utilisation prolongée dans ces résolutions.

EGA (15,75 à 21,85 KHz) (Enhanced Graphics Monitors)

Les moniteurs Enhanced Graphics sont conçus pour fonctionner avec les cartes CGA ou EGA. En utilisant la VGA Wonder, les moniteurs EGA peuvent afficher :

Moniteurs VGA/Analogiques (31,5 KHz) (parfois appelés affichage couleur PS/2 ou monochrome)

Le moniteur analogique a l'avantage d'afficher une gamme infinie de couleurs. En VGA, il est possible d'afficher jusqu'à 262 144 couleurs.

En plus d'afficher les mêmes modes qu'avec un moniteur EGA, le moniteur VGA/Analogique permettra les modes suivants :

IBM 8514 (43,5KHz) (ou compatible)

Le moniteur IBM 8514 est un moniteur analogique couleur haute résolution compatible VGA et fonctionnant également en mode entrelacé. Le 8514 permettra l'utilisation d'un mode supplémentaire, en plus des modes fonctionnels sur les moniteurs VGA/Analogique :

Moniteurs multisynchrones ou multifréquences

Une introduction est nécessaire pour définir ces moniteurs. Ces moniteurs ont une gamme de fréquences de fonctionnement et s'ajusteront à la fréquence de sortie de l'adaptateur graphique. Certains modèles de moniteurs multisynchrones ou multifréquences peuvent ne pas avoir la capacité d'afficher 1024x768 en raison de leur plage de fréquences de fonctionnement inférieure.

ATI recommande d'utiliser le moniteur multisynchrone ou multifréquence en mode analogique pour des résultats optimaux avec la VGA Wonder. Ceci est réalisé en utilisant un câble de connexion VGA/analogique à 15 broches du moniteur à la VGA Wonder et en commutant votre moniteur sur l'analogique.

Remarque : Reportez-vous au manuel d'utilisation du moniteur pour plus de détails ou appelez votre revendeur pour obtenir les câbles et adaptateurs nécessaires si nécessaire.

Les moniteurs multifréquences prennent en charge les résolutions suivantes en utilisant le VGA Wonder :

La VGA Wonder prend également en charge les modes ATI à plus haute résolution :

avec le logiciel pris en charge par les pilotes étant inclus par ATI avec la VGA Wonder ou par le fabricant du logiciel pour prendre en charge cette résolution.

Remarque : Si vous avez un moniteur Multisync sans câble VGA/analogique 15 broches,..., contactez le fabricant du moniteur ou son représentant pour plus de détails sur les câbles adaptateurs.

Installation de la VGA Wonder

La VGA Wonder est une carte databus/datapath de 16 bits, c'est-à-dire qu'elle a été conçue pour profiter pleinement du datapath plus large des systèmes utilisant le microprocesseur 80186, 80286 ou 80386 que l'on retrouve dans les systèmes IBM/AT ou compatibles. Cela donne l'avantage de vitesses beaucoup plus rapides et optimise le système. La carte fonctionnera cependant dans un emplacement de bus de données 8 bits trouvé dans l'IBM PC ou XT et compatibles. L'utilisateur doit être conscient que lors de l'installation de la carte dans la fente la plus courte ou 8 bits, une partie du connecteur "doigts d'or" sur la VGA Wonder ne sera connectée à aucune partie de la fente d'extension.

Des précautions doivent être prises pour s'assurer que cette partie du connecteur, n'étant pas connectée à votre connecteur d'extension, ne touchez pas les composantes de votre carte mère.

Remarque : ATI Technologies tient à souligner qu'il n'est pas responsable des dommages causés au système ou à la carte en raison d'une installation incorrecte.

Pour les utilisateurs IBM/AT, la VGA Wonder doit être installé dans un emplacement 16 bits. Pour les utilisateurs d'IBM/XT, la VGA Wonder doit être installé dans un emplacement où les "doigts d'or" étendus sont dégagés des composantes de la carte mère.

Retirez le couvercle du logement à l'arrière du système et saisissez la carte par le bord supérieur, placez-la fermement dans le logement d'extension. Insérez la vis du couvercle de la fente d'extension dans le trou en haut du support de fixation du VGA Wonder et serrez-la. Replacez le couvercle de l'unité centrale et serrez les vis.

Vous devez maintenant connecter un moniteur à la carte à l'aide d'un câble correctement blindé. La VGA Wonder est équipé d'un connecteur à 9 broches et d'un connecteur à 15 broches. Le connecteur à 9 broches est destiné à être utilisé avec des moniteurs TTL et le connecteur à 15 broches est destiné à être utilisé avec des moniteurs VGA, multifréquence ou multisync.

Le moniteur doit être connecté au VGA Wonder avant d'allumer votre système afin d'être correctement identifié par le programme de détection du moniteur ATI. Avertissement : Un seul moniteur peut être connecté à la fois à la carte VGA Wonder, sinon l'un de vos moniteurs pourrait être endommagé.

Remarque : Si vous ne disposez pas du câble VGA 15 broches approprié pour votre moniteur multisynchrone ou multifréquence, il devrait être disponible auprès de votre revendeur informatique local.

Si vous avez correctement installé la VGA Wonder, votre système est maintenant prêt à fonctionner.

Remontage du PC

Replacez le couvercle sur le PC et remettez les vis à l'arrière.

À l'aide du câble correctement blindé, connectez le moniteur à l'adaptateur VGA Wonder.

Le système est maintenant prêt à fonctionner.

Afin de tester la pleine fonctionnalité opérationnelle de la VGA Wonder, un programme utilitaire nommé VGATEST est fourni par ATI sur la disquette fournie avec la carte.

Suivez les instructions pilotées par le menu; et une série d'écrans s'afficheront. Si ces écrans s'affichent correctement, la VGA Wonder a été correctement installé et est en bon état de fonctionnement.

Démarrage rapide (pour les utilisateurs expérimentés)

Cette section peut être utilisée comme guide de configuration rapide pour l'utilisateur expérimenté. Il ne doit pas être utilisé à moins que vous ne compreniez parfaitement comment installer une carte.

Débranchez l'ordinateur et retirez le capot.

Retirez toutes les cartes vidéo et installez la VGA Wonder dans n'importe quel emplacement disponible (emplacement 8 bits ou 16 bits). Installez la VGA Wonder et fixez-le avec une vis de montage.

Pour les utilisateurs d'IBM PC et de PC/XT, réglez les commutateurs 5 et 6 du bloc de commutateurs 1 sur la position "ON/FERMER". Pour les utilisateurs IBM AT et compatibles, le cas échéant, réglez le commutateur de sélection vidéo ou le cavalier sur la position "COULEUR".

Réinstallez le capot de l'ordinateur et branchez le cordon d'alimentation.

Connectez le moniteur au connecteur vidéo à l'arrière du VGA Wonder. Les moniteurs multisync ou PS/2 doivent utiliser le port analogique (DB-15). Le moniteur monochrome EGA, RVB ou TTL doit utiliser le port numérique (DB-9).

Allumer l'ordinateur. Les propriétaires d'IBM PC/AT ou compatibles doivent exécuter le programme "SETUP" sur le disque de diagnostics PC/AT pour s'assurer que le système a sélectionné une carte couleur comme carte principale.

Remarque : Ne changez pas de moniteur après la mise sous tension. De graves dommages pourraient en résulter.

À l'aide de la disquette VGA Wonder Utility, exécutez VINSTALL pour installer les utilitaires logiciels ATI et les pilotes haute résolution sur votre disque dur.

Vous êtes maintenant prêt à profiter d'un nouveau monde de vidéo haute résolution et haute performance.

Installation du logiciel

La VGA Wonder est livré avec des utilitaires logiciels pour modifier les paramètres par défaut et une variété de pilotes haute résolution améliorant le fonctionnement des programmes graphiques tels que GEM, Windows et AutoCAD. Bien que la VGA Wonder fonctionne sans aucune autre entrée, il est recommandé de passer par le processus d'installation du logiciel pour obtenir des performances optimales de votre carte vidéo.

La disquette VGAWONDER #1 contient les utilitaires suivants :

Nom Description
ATIVIDEO.SYS Version RAM du BIOS vidéo
DATE.COM Utilitaire vérifiant la date du BIOS.
CLR.COM Utilitaire effaçant l'écran pour le mode 132 colonnes.
L43.COM Utilitaire en mode 43 lignes
README Addendum et instruction d'installation du pilote
VCONFIG.COM Logiciel de commutation de mode : un choix pour MDA TEXT MODE a été ajouté pour permettre l'utilisation du mode monochrome sans activer les graphiques Hercules, c'est-à-dire pour Sidekick Plus.
VGATEST.COM Logiciel de diagnostic pour VGA Wonder
VINSTALL.EXE Exécuter ce programme pour installer l'utilitaire logiciel d'ATI sur votre disque dur
VDRIVER.COM Remplace VINSTALL.COM. Ce programme est utilisé pour installer des pilotes haute résolution.
VSETUP.COM Utilitaire d'installation et de configuration. Un choix pour NEC VGA a été ajouté à ANALOG MONITOR SELECTION, spécifiant un NEC Multisync 2A ou un moniteur équivalent. Une nouvelle fonctionnalité a également été ajoutée pour régler l'échelle de gris sur un moniteur monochrome TTL. Notez qu'après chaque choix de menu dans VSETUP, vous devez quitter, puis éteindre pour écrire les modifications dans l'EEPROM.
GAMES <DIR> Sous-répertoire contenant des instructions pour exécuter certains programmes de jeu spéciaux.
MOUSE.COM Le pilote de souris standard ATI compatible avec MOUSE.COM de Microsoft.
MOUSE.SYS Le pilote alternatif conforme aux pilotes installables sous DOS. Les pilotes de souris peuvent maintenant être désactivés.

La disquette VGAWONDER #2 contient les pilotes suivants :

Nom Description
ACAD <DIR> Sous-répertoire avec les pilotes AutoCAD.
GEM <DIR> Sous-répertoire avec les pilotes GEM version 2 et 3.
LOTUS <DIR> Sous-répertoire avec les pilotes Lotus.
VENTURA <DIR> Sous-répertoire avec les pilotes Ventura.
WINDOWS <DIR> Sous-répertoire avec le pilote Windows

VINSTALL

Pour démarrer le processus d'installation des utilitaires VGAWONDER, insérez la disquette de l'utilitaire VGAWONDER dans l'unité de disque A et tapez :

A>VINSTALLEnter

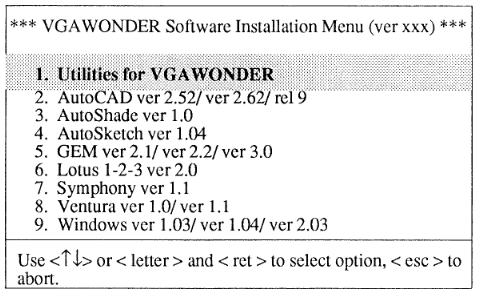

Le menu suivant apparaîtra sur votre écran :

Pour plus d'informations détaillées sur les sous-menus contenus dans le menu VINSTALL, consultez le fichier README.

VCONFIG

VCONFIG est un utilitaire convivial piloté par menu étant utilisé pour :

VCONFIG est automatiquement copié sur votre disque dur ou votre disque de démarrage pendant le processus d'installation.

Pour démarrer VCONFIG, tapez au prompt DOS :

C>VCONFIGEnter

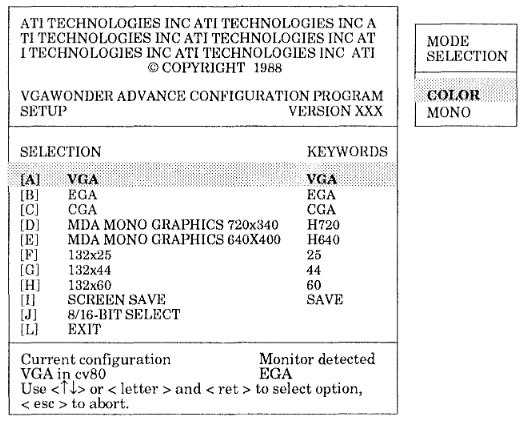

Le menu suivant s'affichera :

Chacune des options de VCONFIG peut être sélectionnée en tapant la lettre à gauche de la sélection puis en appuyant sur la touche Enter. Au fur et à mesure que vous vous familiarisez avec le fonctionnement de VCONFIG, vous pouvez contourner complètement le menu en tapant :

C>VCONFIG [KEYWORD]Enter

Les mots clefs (KEYWORD) sont indiqués sur le côté droit de l'écran : VGA, EGA, CGA, H720, H640, 25, 44,60 ou SAVE. Une description de chacune des options sous VCONFIG suit :

Mot clef Description
[A] VGA Cette option sélectionne le mode VGA et n'est fonctionnelle qu'avec les moniteurs VGA, 8514 et Multisync. Les logiciels configurés pour le mode VGA fonctionneront sous ce mode.
[B] EGA Cette option sélectionne le mode EGA et est fonctionnelle sur tous les moniteurs. Le logiciel configuré pour le mode EGA fonctionnera sous ce mode.
[C] CGA Cette option sélectionne le mode CGA. ATI améliore ce mode en améliorant les graphiques et le texte en une double image numérisée sur tous les moniteurs à l'exception des moniteurs RVB.
[D] MDA MONO GRAPHICS 720x348 La sélection de cette option mettra la VGA Wonder en mode graphiques Hercules. Si vous utilisez un moniteur couleur, vous aurez le choix entre les couleurs de texte blanc, ambre ou vert. Tous les programmes graphiques Hercules utilisent cette résolution.
[E] MDA MONO GRAPHICS 640x400 Cette option mettra la VGA Wonder en mode spécial graphiques Hercules. Seul un petit nombre de programmes utilisent cette résolution. Si vous avez un problème avec cette option, essayez l'option [D].
[F] 132x25 L'option mode texte 132 colonnes x 25 lignes fonctionne sur tous les moniteurs à l'exception des moniteurs VGA.
[G] 132x44 Le mode texte 132 colonnes x 44 lignes fonctionnera sur tous les moniteurs à l'exception des moniteurs RVB et des moniteurs VGA.
[H] 132x60 Cette option ne fonctionnera que sur les moniteurs Multisync.

Remarque : Les modes 132 colonnes ne peuvent être utilisés que par un logiciel conçu pour prendre en charge 132 colonnes à l'écran. Consultez votre manuel d'utilisation ou appelez votre revendeur pour confirmer que l'application fonctionnera dans ce mode.
[I] SCREEN SAVE L'option Screen Save activera un utilitaire étendant l'affichage de l'écran après un intervalle de temps prédéterminé afin d'éviter une gravure accidentelle de phosper sur votre moniteur. À votre choix, Screen Save est automatiquement installé pendant le processus d'installation de l'utilitaire.

Remarque : Screen Save n'est pas compatible avec les programmes graphiques exécutés sous les environnements GEM ou Windows. Tapez "VCONFIG SAVE OFF" avant de démarrer ces programmes et tapez "VCONFIG SAVE ON" après avoir quitté ces programmes. Vous pouvez également incorporer ces commandes dans un fichier de traitement par lots pour que la commande soit exécutée automatiquement.
[J] 8/16-BIT SELECT Fonctionnement du BIOS 8 ou 16 bits. Dans un IBM XT, 8 bits est sélectionné automatiquement. Dans certains systèmes AT, la VGA Wonder peut ne pas fonctionner correctement en mode 16 bits. Cela sera évident si le système ne répond pas au contrôle du clavier. ATI recommande à l'utilisateur de sélectionner le mode 8 bits si cette condition persiste.
[K] EXIT La sélection de cette option exécutera le dernier mode choisi étant pris en charge par le moniteur que vous utilisez. Si vous n'utilisez pas EXIT pour quitter le menu, toutes les options que vous choisissez seront ignorées.

VSETUP

VSETUP est utilisé pour configurer l'EEPROM embarquée. Les informations de configuration sont conservées même après la mise hors tension. Il est également utilisé pour modifier ou entreposer les informations par défaut utilisées par la VGA Wonder. Il est uniquement nécessaire d'utiliser VSETUP dans les situations suivantes :

Pour démarrer VSETUP, tapez au prompt DOS :

C>VSETUPEnter

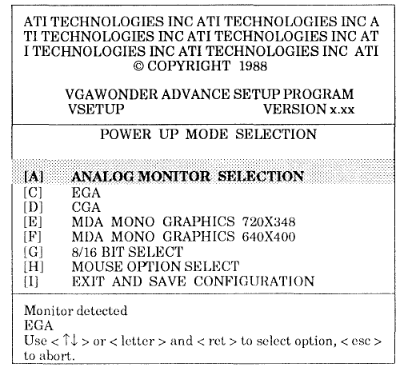

Le menu suivant s'affichera :

Voici une description du menu VSETUP :

Mot clef Description
[A] ANALOG MONITOR SELECTION Le circuit de détection du moniteur VGA Wonder ne peut pas différencier les moniteurs Multisync, Multisync Plus ou Multisync XL. Vous devez spécifier le type de moniteur multisync attaché. Cette sélection vous permet de remplacer la fonction de détection automatique de moniteur analogique du VGA Wonder.
[B] VGA La sélection de cet élément démarrera la VGA Wonder en mode VGA et n'est opérationnel qu'avec les moniteurs analogiques et Multisync. Semblable aux menus VCONFIG, vous aurez la possibilité de choisir l'option COLOR ou MONO ; si vous avez un moniteur couleur et que vous choisissez l'option MONO, un autre menu apparaîtra, demandant le choix de la couleur de premier plan (blanc, ambre ou vert).
[C] EGA (and Dual Monitor Configurations) La sélection de cet élément démarrera la VGA Wonder en mode EGA. Vous aurez la possibilité de choisir l'option EGA(C80), EGA (CE80), EGA (M80) ou DUAL. Si vous avez un moniteur couleur et que vous choisissez l'option EGA (M80), un autre menu apparaîtra, demandant le choix de la couleur de premier plan (soit blanc, ambre ou vert).

Dual Monitor

Si vous sélectionnez l'option DUAL, vous devez déterminer la carte vidéo que vous souhaitez utiliser comme carte principale au moment de la mise sous tension de l'ordinateur.

Primary Card - VGAWONDER

Si vous choisissez d'avoir la VGA Wonder comme carte vidéo principale, vous pouvez choisir parmi les trois premières options :
  1. Avec une carte MDA ou Hercules comme adaptateur secondaire, vous avez la possibilité de mettre le VGAWONDER sous tension en tant que :
    1. Carte CGA - choisissez EGA (C80)/MDA
    2. Carte EGA - choisissez EGA (CE80)/MDA
  2. Avec une carte CGA comme adaptateur secondaire, choisissez EGA (M80)/CGA (VGA Wonder s'allume comme une carte Hercules ou MDA) ; vous devrez également spécifier votre sélection d'une couleur de premier plan si vous utilisez un moniteur couleur sur le VGA Wonder.
Secondary Card - VGAWONDER
Si vous choisissez d'avoir la VGAWONDER comme carte vidéo secondaire, vous pouvez choisir parmi les trois dernières options :
  1. Avec une carte MDA ou Hercules comme adaptateur principal, vous avez l'option du VGAWONDER comme :
    1. Carte CGA - choisissez MDA/EGA (C80)
    2. Carte EGA - choisissez MDA/EGA (CE80)
  2. Avec une carte CGA comme adaptateur principal, choisissez CGA/EGA (M80) ; vous devrez également spécifier votre sélection d'une couleur de premier plan si vous utilisez un moniteur couleur sur le VGAWONDER.
[D] CGA La sélection de cet élément démarrera la VGA Wonder en mode CGA avec un texte balayé en double. Parce que ce mode a la résolution la plus basse disponible sur le VGA Wonder, ATI recommande d'utiliser ce mode par défaut uniquement si la majorité de votre logiciel est un logiciel à auto-amorçage CGA.
[E] MDA MONO GRAPHICS 720x348 La sélection de cet élément démarrera la VGA Wonder en mode Hercules. ATI recommande d'utiliser ce mode par défaut uniquement si la majorité de votre logiciel est monochrome. Si vous utilisez un moniteur couleur, lorsque vous sélectionnez cette option, vous devrez choisir une couleur (blanc, ambre ou vert). Presque tous les programmes Hercules Graphics utilisent cette résolution.
[F] MDA MONO GRAPHICS 640x400 Cette sélection démarrera également le VGA Wonder dans un mode Hercules spécial. Cependant, seul un petit nombre de programmes graphiques Hercules utilisent cette résolution. En cas de problème avec cette option, essayez l'option [E].
[G] 8/16 BIT SELECT Sélectionnez le fonctionnement du BIOS en 8 ou 16 bits.
[H] MOUSE OPTION SELECT La sélection de l'option Souris permet à l'utilisateur de :
  • Sélectionner ou désélectionner la souris
  • Sélectionnez le niveau d'interruption
  • Sélectionnez le port de souris principal ou secondaire
Le paramètre par défaut de la souris ATI est désélectionné.
[J] EXIT AND SAVE CONFIGURATION Cette option enregistre la dernière séquence de configuration dans l'EEPROM. Si vous n'utilisez pas cette option pour quitter VSETUP, les informations de configuration ne sont pas enregistrées.

Installation de double écran

La VGA Wonder coexistera avec 3 types d'adaptateurs vidéo: soit MDA, Hercules Graphics ou une carte CGA. Les autres adaptateurs vidéo ne fonctionneront pas avec la VGA Wonder.

Vous devez sélectionner la carte étant la carte vidéo principale ou de démarrage. ATI vous recommande d'utiliser la VGA Wonder comme adaptateur principal en raison de ses performances et de sa flexibilité supérieures.

Effectuez les sélections de commutateur suivantes :

Pour IBM PC et PC/XT, réglez les commutateurs 5 et 6 sur le bloc de commutateurs 1, tous deux en position ON.

Pour IBM PC/AT, s'il est équipé d'un commutateur d'affichage, consultez le manuel du propriétaire pour plus d'informations, réglez le commutateur d'affichage sur la position COLOR.

Les propriétaires d'IBM PC/AT doivent exécuter le "SETUP" d'IBM Diagnostics fourni avec l'ordinateur. (Consultez votre manuel du propriétaire pour plus de détails). Sélectionnez l'option NO DISPLAY (Pas d'affichage) ou EGA.

Lancez maintenant le VSETUP d'ATI. Pour passer de l'adaptateur primaire à l'adaptateur secondaire, utilisez la commande MODE se trouvant sur votre disquette DOS. Au prompt DOS, tapez :

A>MODE [KEYWORD]Enter

où le mot clef (KEYWORD) est C080 ou MONO.

Remarque : Dans les configurations à deux moniteurs, vous pouvez utiliser VCONFIG pour modifier le mode actuel. Cependant, la VGA Wonder ne peut pas émuler MDA ou Hercules si une carte MDA ou Hercules est installée dans le système. De même, la VGA Wonder ne peut pas émuler un CGA, EGA ou VGA si un CGA est installé dans le système. ATI ne recommande pas l'utilisation d'une carte couleur avec le VGA Wonder car de nombreux modes de couleur sur la VGA Wonder seraient défaits.

L'interface souris

L'interface souris est compatible avec l'interface souris du bus Microsoft.

La configuration de l'interface souris est programmée via les utilitaires VSETUP et VCONFIG. VSETUP détermine la configuration de mise sous tension par défaut et VCONFIG est utilisé pour modifier la configuration après la mise sous tension du système.

Les paramètres de configuration de la souris sont le niveau d'interruption et l'adresse du port de l'interface de la souris.

Une demande d'interruption (IRQ) est générée lorsqu'un périphérique matériel (tel que l'interface de la souris) a besoin d'être réparé par le système PC. Vous devez configurer l'interface de votre souris de manière à ce qu'elle utilise un niveau d'IRQ n'étant utilisé par aucun autre périphérique de votre système PC.

Le tableau suivant répertorie les niveaux d'IRQ utilisés par IBM PC, PC/XT et PC AT :

Description Niveau d'IRQ
IBM AT 2
IBM PC avec un disque dur 5
IBM PC/XT 5
Adaptateur de communication désynchronisée (premier port série COM1:) 4
Adaptateur de communication synchronisé binaire (premier port série COM1:) 4 ou 3
Adaptateur de communication de contrôle de liaison de données synchronisée 4 ou 3
Adaptateur de communication désynchronisée (deuxième port série COM2:) 3
IBM EGA (IBM Enhanced Graphics Adapter) 2
Carte réseau IBM (IBM Network Adapter) 2

Diagnostic et dépannage

Le programme de diagnostic VGATEST doit être utilisé lorsque la VGA Wonder produit un affichage, mais ne fonctionne pas correctement. Par exemple :

Suivez les instructions du menu et une série d'écrans s'affichera. Si ces écrans s'affichent correctement, les fonctions de la VGA Wonder sont en bon état de fonctionnement.

Si des problèmes persistent après que la VGA Wonder passe le VGATEST, ils sont très probablement liés à l'installation, à la compatibilité ou au fonctionnement.

Les problèmes liés à la compatibilité peuvent être isolés en essayant le VGA Wonder sur un autre moniteur et/ou un autre ordinateur, selon le cas.

Problèmes liés à l'installation

Problème non relié à l'affichage

Problème Diagnostic Action
Impossible d'installer la VGA Wonder dans la fente. Les composantes de l'ordinateur peuvent interférer. Essayez un autre emplacement.
Pas d'affichage, pas de bruit de ventilateur. Ordinateur non alimenté. Vérifiez que l'ordinateur est branché et allumé. Si le voyant d'alimentation ne s'allume pas lors de la mise sous tension, il se peut que l'alimentation soit défectueuse.
Pas d'affichage, bruit du ventilateur, bips de l'ordinateur (1 tonalité longue et 2 tonalités courtes) Carte vidéo non reconnue. Vérifiez les paramètres des commutateurs : les commutateurs 5 et 6 du bloc de commutateurs 1 de votre carte mère doivent être sur "ON". Vérifiez que la VGA Wonder est correctement installé dans la fente. Vérifiez la date du BIOS ROM (PC IBM uniquement). Obtenez un nouveau BIOS si antérieur au 16/10/82.
Aucun affichage, l'ordinateur émet un bip, le voyant du lecteur de disquette clignote puis s'éteint. L'ordinateur fonctionne, le signal n'atteint pas le moniteur, moniteur défectueux possible. Vérifiez le moniteur ; est-il allumé et le câble du moniteur est-il correctement connecté ? Augmentez les commandes de luminosité et de contraste du moniteur. Éteignez et rallumez le moniteur, puis redémarrez le système. Essayez de surveiller sur un autre système.
Pas d'affichage, configuration double moniteur. Mauvaise installation Vérifiez l'installation, exécutez VSETUP. Si le problème n'est pas résolu, retirez l'autre carte vidéo et installez VGA Wonder en tant que configuration à moniteur unique pour confirmer le fonctionnement avant de tenter une configuration à deux mères.

Messages d'erreur

Problème Diagnostic Action
Message d'erreur - «Invalid configuration press F1 to continue.» (IBM PC/AT uniquement). Fichier de configuration incorrect ou batterie AT déchargée. Exécutez le logiciel de diagnostic AT, en installant pour EGA ou No Display ; redémarrer ; le problème devrait disparaître ; mise hors tension, si le problème apparaît à la mise sous tension, la batterie est morte.
Message d'erreur - «Failed VGATEST» Certains modes peuvent ne pas fonctionner sur certains moniteurs. Consultez la section sur la sélection du moniteur. Si le mode est censé fonctionner et que des couleurs ou des motifs manquent, la carte est peut-être défectueuse.

Problèmes opérationnels

Problème Diagnostic Action
L'écran devient vide dans Windows, GEM ou les jeux. Programme incompatible avec SCREEN SAVE. Désactivez SCREEN SAVE en tapant «VCONFIG SAVE OFF» au prompt DOS avant d'utiliser le programme.
Le logiciel ne fonctionne pas ou des parasites apparaissent sur l'écran et le système se bloque. Mode logiciel incorrect ou non pris en charge par le moniteur. Utilisez VCONFIG pour changer de mode en fonction du logiciel installé. Vérifiez que le mode est pris en charge par votre moniteur.
Conflit possible de pilote de périphérique ou de programme résident en mémoire. Désactivez les programmes en les déchargeant de la mémoire ou en renommant le fichier AUTOEXEC.BAT en *.BAK et CONFIG.SYS en *.BAK et en redémarrant. Si le problème disparaît, il y a un conflit avec l'un de vos programmes.
Le moniteur peut ne pas changer de mode sans réinitialiser. Réinitialisez le moniteur en l'éteignant et en le rallumant.
Les programmes résidents en mémoire (c'est-à-dire SideKick) fonctionnent lors du chargement initial, mais pas plus tard en cas de besoin. Mode vidéo actuel différent de l'installation du programme TSR. Utilisez VCONFIG pour changer de mode selon le programme TSR (c'est-à-dire SideKick) installé.
Les programmes varient en taille d'écran. Les programmes peuvent utiliser différents modes vidéo. Réglez les commandes de hauteur horizontale et verticale sur votre moniteur.
L'écran scintille sur le moniteur RVB. Entrelacement d'image. Utilisez un filtre d'écran ou installez un logiciel pour une résolution inférieure.

Informations de programmation pour les utilisateurs avancés

L'ATI VGA Wonder est une carte vidéo haute vitesse et haute résolution pour le marché des ordinateurs personnels des séries IBM PC, XT et AT. Il offre le maximum de compatibilité étant le seul produit sur le marché en 1988 étant à 100% compatible avec le registre et le BIOS avec VGA, EGA, CGA, MDA et Hercules. Il prend en charge tous les modes de ces 5 normes vidéo sur des moniteurs compatibles. Dans de nombreux cas, la VGA Wonder prendra en charge les modes vidéo n'étant normalement pas pris en charge sur certains moniteurs. Par exemple, les modes EGA haute résolution et Hercules sur un moniteur RVB ou EGA et CGA sur un moniteur monochrome TTL. De plus, la VGA Wonder prendra en charge un certain nombre de modes vidéo exclusifs ATI. Cette section détaille les informations dont les développeurs de logiciels auront besoin pour programmer la carte dans ces modes ATI.

La VGA Wonder intègre un certain nombre de modes d'affichage vidéo sur une carte, des précautions doivent être prises lors de la programmation pour éviter les conflits de mémoire vidéo et/ou la programmation sur le mauvais mode d'affichage. Le moniteur peut être endommagé si des paramètres de mode incorrects sont programmés. Lisez cette section et l'exemple de programme avant d'essayer de programmer pour la VGA Wonder.

AH=0 ;Fixe le mode vidéo

AL= Mode/Type Résolution Dimension/Couleur Adresse de début
0h couleur/alpha 640x200 40x25/BW B800h:0h
1h couleur/alpha 640x200 40x25/16 B800h:0h
2h couleur/alpha 640x200 80x25/BW B800h:0h
3h couleur/alpha 640x200 40x25/16 B800h:0h
0* couleur/alpha 640x350 40x25/BW B800h:0h
1* couleur/alpha 640x350 40x25/16 B800h:0h
2* couleur/alpha 640x350 80x25/BW B800h:0h
3* couleur/alpha 640x350 80x25/16 B800h:0h
0+ couleur/alpha 720x400 40x25/BW B800h:0h
1+ couleur/alpha 720x400 40x25/16 B800h:0h
2+ couleur/alpha 720x400 80x25/BW B800h:0h
3+ couleur/alpha 720x400 80x25/BW B800h:0h
4h couleur/graphiques 320x200 40x25/4 B800h:0h
5h couleur/graphiques 320x200 40x25/BW B800h:0h
6h couleur/graphiques 320x200 80x25/BW B800h:0h
7h mono/alpha 720x350 80x25/BW B000h:0h
0dh couleur/graphiques 320x200 40x25/16 A000h:0h
0eh couleur/graphiques 640x200 80x25/16 A000h:0h
0fh mono/graphiques 640x350 80x25/BW A000h:0h
10h couleur/graphiques 640x350 80x25/16 A000h:0h
11h couleur/graphiques 640x480 80x30/BW A000h:0h
12h couleur/graphiques 640x480 80x30/16 A000h:0h
13h couleur/graphiques 320x200 80x25/256 A000h:0h

Modes améliorés ATI

AL= Mode/Type Résolution Dimension/Couleur Adresse de début
23h couleur/alpha *1056x350 132x25/16 B800h:0h
27h mono/alpha *1056x350 132x25/BW B800h:0h
33h couleur/alpha 1056x350 132x44/16 B800h:0h
37h mono/alpha 1056x350 132x441BW B800h:0h
54h couleur/graphiques 800x600 16 A000h:0h
61h couleur/graphiques 640x400 256 A000h:0h
62h couleur/graphiques 640x480 256 A000h:0h
63h couleur/graphiques 800x600 256 A000h:0h
65h couleur/graphiques 1024x768 16 A000h:0h
67h couleur/graphiques 1024x768 4 A000h:0h

* Sur les moniteurs RVB, une résolution de 1056x200 est disponible.

Les modes améliorés ATI 61H, 62H, 63H, 65H et 67H sont uniquement pris en charge par la fonction de mode défini (ah = 0), les autres fonctions du BIOS ne prendront pas en charge ces modes. Il appartient aux programmes d'application ou aux pilotes d'implémenter ces fonctions.

Modes graphiques améliorés ATI

Les modes vidéo décrits dans ce document sont répertoriés ci-dessous par le numéro de mode vidéo du BIOS. Nous recommandons fortement aux programmeurs de sélectionner le mode vidéo via le BIOS dans la mesure du possible.

Mode # (hexadécimal) Résolution Couleurs/Palette Mémoire requise Moniteurs pris en charge
54 800x600 16 sur 262 144 256 Ko 3
61 640x400 256 sur 262 144 512 Ko 1,2,3
62 640x480 256 sur 262 144 512 Ko 1,2,3
63 800x600 256 sur 262 144 512 Ko 3
65 1024x768 16 sur 262 144 512 Ko 2,3
67 1024x768 4 sur 262 144 256 Ko 2,3

Légende du moniteur 1) VGA, 2) IBM 8514, 3) Multisync

Détection d'état

La VGA Wonder est fourni avec certaines fonctionnalités permettant au logiciel de détecter automatiquement la présence de la VGA Wonder, la quantité de mémoire installée et le type de moniteur pour lequel il est configuré.

Identifier VGA Wonder en mémoire ROM de la carte vidéo

Adresse/Valeur Description
c000:31='761295520' Signature de produit ATI présente dans tous les produits ATI équipés d'un BIOS
c000:10 '31' Identificateur de produit comme VGA Wonder ou compatible
c000:4c = xxh Numéro de révision majeur du BIOS
c000:1d yyh Numéro de révision mineur du BIOS

Configuration de la mémoire

Le segment de code assembleur suivant peut être utilisé pour déterminer la quantité de mémoire disponible sur la carte :

  1.          CLI
  2.          MOV DX,ATI_REG
  3.          MOV AL,DATA_I
  4.          OUT AX,AL
  5.          INC DX
  6.          IN  AL,DX
  7.          STI
  8.          AND AL,020h
  9.
  10. ; Retournera :
  11. ;             AL=0   ; Mémoire d'affichage 256 Ko installée
  12. ;             AL=20h ; Mémoire d'affichage 512 Ko installée
  13.
  14. ; où     ATI_REG : l'emplacement est entreposé dans C000:10h
  15. ;        DATA_I  : est entreposé 0BBh

Configuration du moniteur

Le segment de code assembleur suivant peut être utilisé pour déterminer pour quel moniteur le VGA Wonder est actuellement configuré :

  1. CLI
  2. MOV DX,ATCREG
  3. MOV DL,DATA_I
  4. OUT DX,AL
  5. INC DX
  6. IN  AL,DX
  7. STI
  8. AND AL,0Fh
  9.
  10. ; Retourne AL = 00h : Moniteur EGA
  11. ;               01h : Moniteur monochrome PS/2
  12. ;               02h : Moniteur monochrome TTL
  13. ;               03h : Moniteur couleur PS/2
  14. ;               04h : Moniteur couleur RGB
  15. ;               05h : Moniteur MultiSwitch
  16. ;               07h : Moniteur 8514 PS/2
  17. ;               0Dh : Moniteur NEC MultiSync XL

Programmation des modes standard EGA/VGA sans BIOS

ATI recommande fortement de régler le mode vidéo via le BIOS dans la mesure du possible. Lorsque cela n'est pas possible, comme lors de l'écriture de pilotes pour des systèmes d'exploitation autres que DOS, une manipulation directe des paramètres du contrôleur CRT est nécessaire. ATI a fourni un mécanisme pour accéder aux tables de paramètres contenues dans le BIOS de la VGA Wonder. Le segment de code assembleur suivant localisera l'adresse de début de la table de paramètres pour le mode souhaité (Voir Interruption 10h, Fonction 12h, Sous-Fonction 55h) :

  1. PUSH BP
  2. MOV  BP,SP
  3. PUSH ES
  4. MOV  AL,Args
  5. MOV  AH,12h
  6. MOV  BX,5506h
  7. INT  10h
  8. MOV  AX,BP
  9. POP  ES
  10. POP  BP
  11. RET

args = mode souhaité en hexadécimal.

Si cette routine renvoie BP = 0FFFFh, ce mode n'est pas pris en charge dans la configuration actuelle.

La taille et la structure de la table des paramètres sont identiques à celles de l'IBM EGA/VGA. La fonction de chaque registre est également identique à IBM. Étant donné que la VGA Wonder utilise l'émulation matérielle, les paramètres standard sont utilisés quel que soit le type de moniteur installé. Cependant, ATI prévient que l'utilisation de paramètres non standard peut ne pas produire les résultats escomptés, en particulier si la carte est en émulation.

Sélection des plans mémoire

Certains modes graphiques ATI à résolution améliorée utilisent une organisation de mémoire à plusieurs plans. Lorsque l'un de ces modes est appelé, la mémoire vidéo est organisée en plans de 64 Ko à A0000h à AFFFFh. Les VGA Wonders avec 256 Ko de mémoire ont 4 plans et ceux avec 512 Ko ont 8 plans disponibles. Le segment de code assembleur suivant peut être utilisé pour sélectionner le plan requis.

  1.        CLI
  2.        MOV  DX,ATCREG
  3.        MOV  AL,PLANE_SELECT
  4.        OUT  DX,AL
  5.        INC  DL
  6.        IN   AL,DX
  7.        MOV  AH,AL
  8.        AND  AH,PLANE_MASK
  9.        SHL  CH,1
  10.        OR   AH,CH
  11.        MOV  AL,PLANE_SELECT
  12.        DEC  DL
  13.        OUT  DX,AX
  14.        STI
  15.
  16. ; Où   CH = Valeur de plan requise
  17. ;      PLANE_SELECT = 0B2h
  18. ;      PLANE_MASK = 0E1h

Compatibilité BIOS

Comme mentionné précédemment, la VGA Wonder est compatible à 100% avec le BIOS dans tous les modes MDA, CGA, EGA et VGA standard. Les modes graphiques à résolution améliorée ATI (modes 54, 61, 62, 63, 65 et 67) ne prennent pas en charge de nombreuses fonctions du BIOS.

Les fonctions du BIOS n'étant pas prises en charge sont les suivantes :

Fonction Description Remarque
AH=1 Définir le type de curseur Pas de curseur
AH=2 Définir la position du curseur
AH=3 Lire la position du curseur
AH=4 Lire la position du stylo lumineux Pas de port pour le crayon lumineux
AH=5 Définir la page d'affichage active Une seule page disponible
AH=6 Faire défiler la page vers le haut
AH=7 Faites défiler la page vers le bas
AH=8 Lire le caractère Pas de mode texte
AH=9 Écrire le caractère
AH=A Écrire le caractère à la page spécifiée
AH=B Définir la palette de couleurs CGA
AH=C Écriture d'un pixel Utiliser les entrées/sorties directes de la mémoire vidéo
AH=D Lecture d'un pixel
AH=E Écrire TTY sur la page active
AH=11 Routines de générateur de caractères
AH=13 Écrire la chaîne de caractères sur la page spécifiée

Toutes les autres routines du BIOS doivent être prises en charge, y compris les appels de changement de mode et les appels de changement de palette.

800x600 - 16 couleurs (Mode 54h)

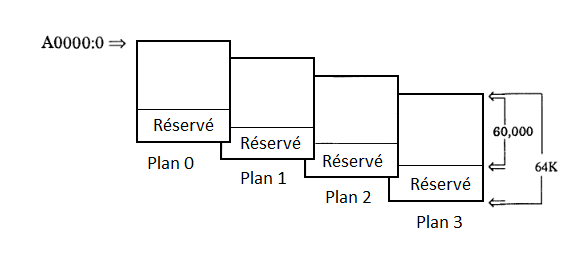

Organisation de la mémoire vidéo

L'organisation de la mémoire est identique aux modes EGA et VGA 16 couleurs et se compose de 256 Ko organisés en 4 cartes de 64 Ko. Un bit de chacune des 4 cartes est utilisé pour composer chaque pixel. Le registre IBM EGA/VGA Map Mask est utilisé pour sélectionner une ou toutes les cartes à mettre à jour.

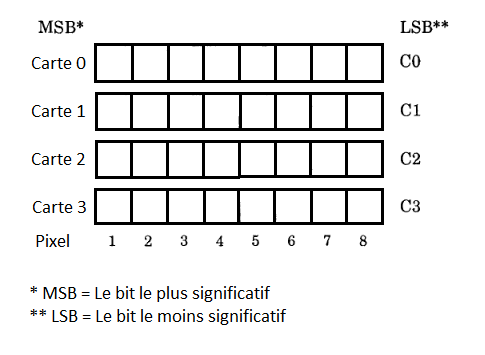

Format de données vidéo

Le format des données vidéo est identique aux modes EGA/VGA 16 couleurs. Chaque pixel est représenté par un mot de 4 bits. Un bit de chacune des 4 cartes est utilisé pour composer un pixel. Ainsi, chaque octet d'espace d'adressage contient 8 pixels.

640x400 - 256 couleurs (Mode 61h)

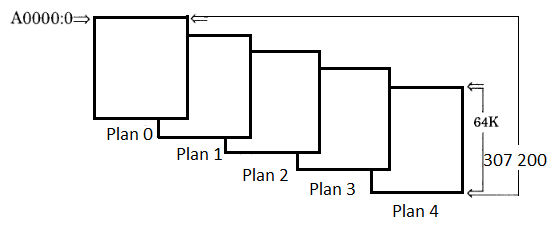

Configuration de la mémoire vidéo

Ce mode de résolution améliorée ATI utilise un système de mémoire de plan unique à ATI. La mémoire est organisée en blocs contigus de 64 Ko situés de A0000h à AFFFFh. La VGA Wonder doit être équipé de 512 Ko de RAM pour fonctionner dans ce mode. Le mode 61 utilise 4 pages. Les données vidéo dans ce mode ne doivent être mises à jour que pendant les périodes de retour du moniteur.

Format de données vidéo

Le format des données vidéo est identique au mode VGA 13h (320x200, 256 couleurs). Chaque pixel est représenté par 1 octet. La sélection des couleurs et la configuration de la palette sont identiques au mode VGA 13h.

640x480 - 256 Couleurs (Mode 62h)

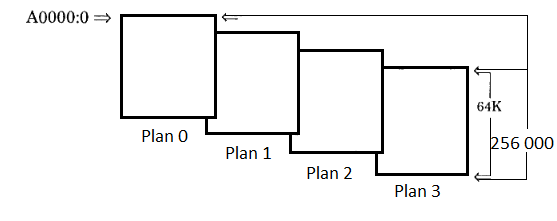

Organisation de la mémoire vidéo

Ces modes de résolution améliorés ATI utilisent un système de mémoire de plan unique à ATI. La mémoire est organisée en blocs contigus de 64 Ko situés de A0000h à AFFFFh. La VGA Wonder doit être équipé de 512 Ko de RAM pour fonctionner dans ce mode. Le mode 62 utilise 5 pages.

Format de données vidéo

Le format des données vidéo est identique au mode VGA 13h (320x200, 256 couleurs). Chaque pixel est représenté par 1 octet. La sélection des couleurs et la configuration de la palette sont identiques au mode VGA 13h.

800x600 - 256 couleurs (Mode 63h)

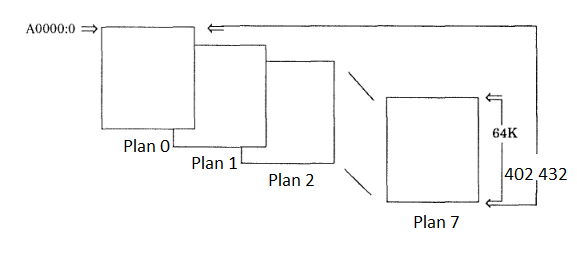

Organisation de la mémoire vidéo

Ce mode de résolution améliorée ATI utilise un système de mémoire de plan unique à ATI. La mémoire est organisée en blocs contigus de 64 Ko situés de A0000h à AFFFFh. VGA Wonder doit être équipé de 512 Ko de RAM pour fonctionner dans ce mode. Le mode 63 utilise 8 pages.

Format de données vidéo

Le format des données vidéo est identique au mode VGA 13h (320x200, 256 couleurs). Chaque pixel est représenté par 1 octet. La sélection des couleurs et la configuration de la palette sont identiques au mode VGA 13h.

1024x768 - 16 couleurs (Mode 65h)

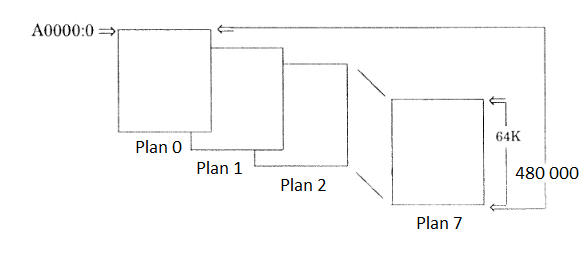

Organisation de la mémoire vidéo

Ces modes de résolution améliorés ATI utilisent un système de mémoire de plan unique à AT!. La mémoire est organisée en blocs contigus de 64 Ko situés de A0000h à AFFFFh. La VGAWONDER256K doit être équipé de 512 Ko de RAM pour fonctionner dans ce mode. Le mode 65 utilise 8 pages.

Format de données vidéo

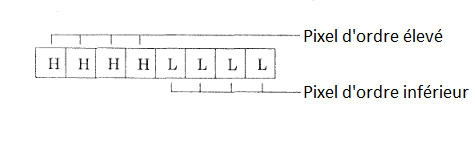

Le format des données vidéo est unique à ce mode. Chaque pixel est représenté par 4 bits avec 2 pixels par octet.

1024x768 - 4 couleurs (Mode 67h)

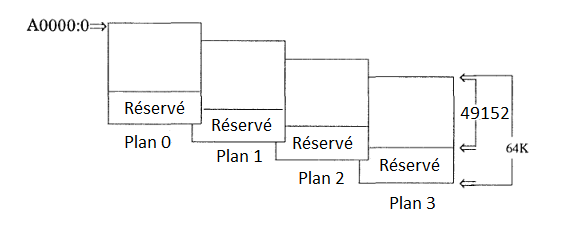

Organisation de la mémoire vidéo

L'organisation de la mémoire est identique aux modes EGA et VGA 16 couleurs et se compose de 256 Ko organisés en 4 cartes de 64K. Un bit de 2 des 4 cartes est utilisé pour composer chaque pixel. Le registre IBM EGA/VGA Map Mask est utilisé pour sélectionner une ou toutes les cartes à mettre à jour.

Format de données vidéo

Ce mode utilise un format de données unique où 2 bits sont requis par pixel. Les plans 0 et 1 contiennent les données des pixels impairs et les plans 2 et 3 contiennent les données des pixels pairs.

Ce mode prend en charge 1 des 4 ensembles de couleurs. La sélection du jeu de couleurs se fait par les bits 4 et 5 du registre de palette interne (3C0h).

Bits de 3C0h Valeurs de couleur (C0, C1)
4 5 00 01 10 11
0 0 Noir Blanc Gris Blanc clair
01 Noir Vert Rouge Jaune
10 Noir Cyan Rouge Blanc
11 Noir Cyan Magenta Blanc

Mise à niveau de la mémoire

Si vous avez besoin de mettre à niveau votre VGA Wonder pour prendre en charge 512 Ko de mémoire vidéo, achetez 8 morceaux de pièce #4464-12, (64Kx4) puces DRAM avec un temps d'accès de 120 nanosecondes ou plus rapide auprès de votre revendeur.

Installez les puces DRAM dans les sockets vides sur le côté gauche de la carte VGAWONDER. Des précautions doivent être prises pour s'assurer que la clef sur la puce indiquée par une encoche à une extrémité est installée dans la même direction que les autres puces. Après l'installation, inspectez soigneusement chaque puce à la recherche de broches tordues ou d'une insertion inversée.

ATI recommande que l'installation de ces puces mémoire soit effectuée par un technicien qualifié.

Avertissement : les puces DRAM sont des périphériques sensibles à l'électricité statique. L'utilisateur doit s'assurer d'avoir déchargé toute électricité statique en se mettant à la terre sur le châssis du PC avant de manipuler les puces.

Spécifications

Description Valeur
Connecteur de fonction vidéo Connecteur de tranche 13x2 situé en haut de la carte, norme IBM.
Tampon d'affichage video de la mémoire video 256 Ko (512 K octets en option)
Signaux de synchronisation Synchronisation horizontale et verticale séparée dans les niveaux TTL

Horizontal
31,469kHz - Moniteur analogique
21,8 kHz - Moniteur EGA
15,75 kHz - Moniteur RVB
18,432kHz - Moniteur monochrome TTL

Vertical
70 Hz - Moniteur analogique
60 Hz - moniteur EGA
60 Hz - moniteur RVB
50 Hz - Moniteur monochrome TTL
Connecteurs Vidéo numérique - Coque D à 9 broches (femelle) Norme IBM
Vidéo analogique - coque D 15 broches (femelle) norme IBM
Connecteur de souris - connecteur circulaire Hosiden à 9 broches
Compatible souris Microsoft
Compatibilité du moniteur Affichage monochrome analogique IBM PS/2 modèle 8503
Écran couleur analogique IBM PS/2 modèle 8512
Écran couleur analogique IBM PS/2 modèle 8513
Écran couleur analogique IBM PS/2 modèle 8514
Écran monochrome IBM modèle 5151
Écran couleur IBM modèle 5153
Écran couleur amélioré IBM 5154
Moniteur multisynchrone
Taille 8,5" x 4,2"
Alimentation +5Volts +/- 5%, @ 1,3 AMP
Environnement Température ambiante - 10° à 50° degrés C (fonctionnement)
0° à 70° degrés C (entreposage)
Humidité relative - 5 % à 90 % (fonctionnement)
(sans condensation) 0 % à 95 % (entreposage)
Bus Norme IBM PC ou AT
Chargement des bus Pas plus de 2 charges LS TTL
Configuration requise IBM PC/XT/AT, PS/2 Modèle 30 ou système compatible

Spécifications du connecteur

Connecteur DB9

Numéro de broche Signal
1 Sol
2 Secondaire Rouge/Terre
3 Rouge primaire
4 Vert primaire
5 Bleu primaire
6 Secondaire Vert!Intensité
7 Vidéo bleue/mono secondaire
8 Retour horizontalement
9 Retour vertical

Connecteur DB15

Numéro de broche Signal
1 Rouge
2 Vert
3 Bleu
5 Auto-test
6 Retour rouge
7 Retour vert
8 Retour bleu
10 Prise de terre digital
11 Prise de terre digital
13 Hsync
14 Vsync

Connecteur de souris

Numéro de broche Signal
1 +5 Volts
2 XA
3 XB
4 YA
5 YB
6 SW1
7 SW2
8 SW3
9 Prise de terre
E Masse du châssis

Connecteur de fonction vidéo

Connecteur de bord 2x13 situé en haut du VGA Wonder.

Port souris

Description Valeur
Taux d'interruption de la souris 30hz
Adresse du port de la souris Logiciel 23Ch - 23Fh ou 238h - 23Bh
Niveau d'interruption 2 à 5 logiciels sélectionnables

Code source

Voici des exemples de code source d'utilitaire pour la ATI VGA Wonder :

Lien Langage de programmation Projet
https://github.com/gladir/corail/blob/master/L43.PAS Turbo Pascal Corail

Voir également

Index des entreprises - ATI

Dernière mise à jour : Samedi, le 11 février 2023
